ATX，英文全称：Advanced Technology Extended，是由Intel公司在1995年公布的PC机主板结构规范。作用是把交流220V的电源转换为计算机内部使用的直流5V，12V，24V的电源。
随着PC硬件性能的不断提升，显卡和CPU的功耗持续飙升，尤其高端显卡高负载运行时，其峰值功耗远超标称TDP值，导致电源触发过载保护机制，造成系统关机或重启。
为了应对这一挑战，并满足新一代高性能硬件的供电需求，提高电源瞬时动态超载能力。英特尔在2022年3月发布ATX3.0电源标准，紧接着在2023年9月更新至ATX3.1标准。本文带你迅速掌握各标准的区别和ATX电源的基础知识。

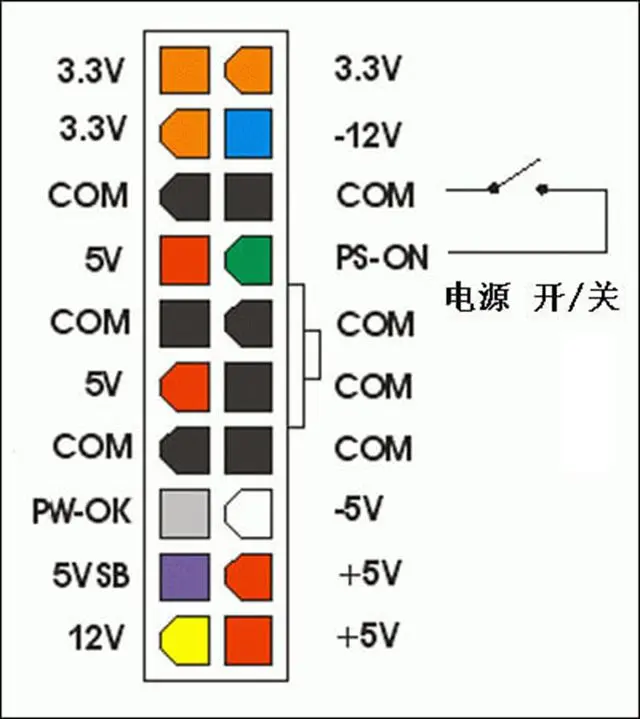

20Pin引脚的ATX引脚定义
ATX20针插头主要是一些老旧的电脑上用的电源，ATX v1.x版本的规格。它与主板的20针插头连接，为主板提供3.3V内存供电电压、12V主板及附属设备供电电压；5V供电电压。

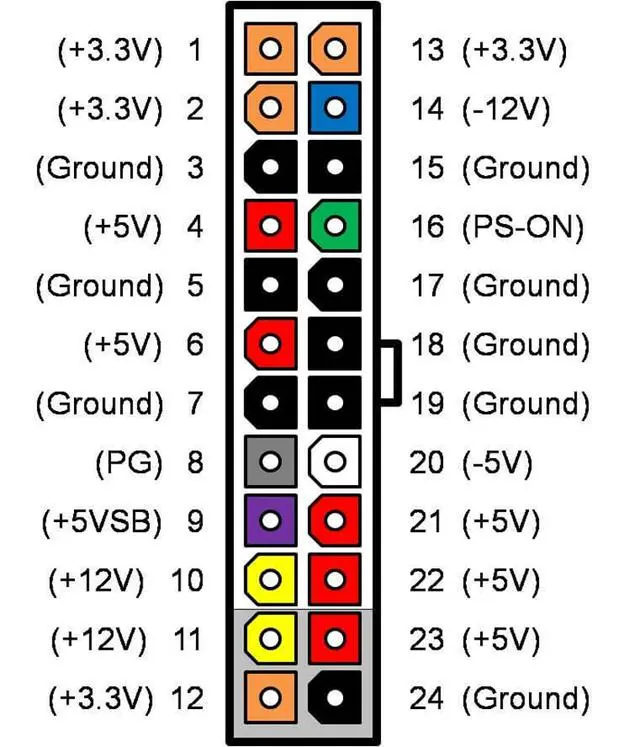

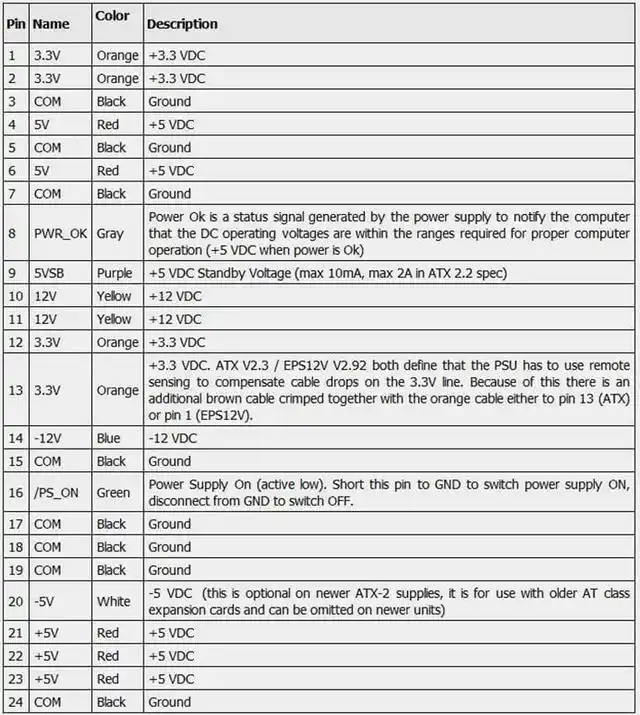

24Pin引脚的ATX引脚定义
从ATX v2.0版本开始，因为PCI-E显卡的普及，因此在20针供电接口的基础上新增了双12V电压输出，于是接口变成了24针。

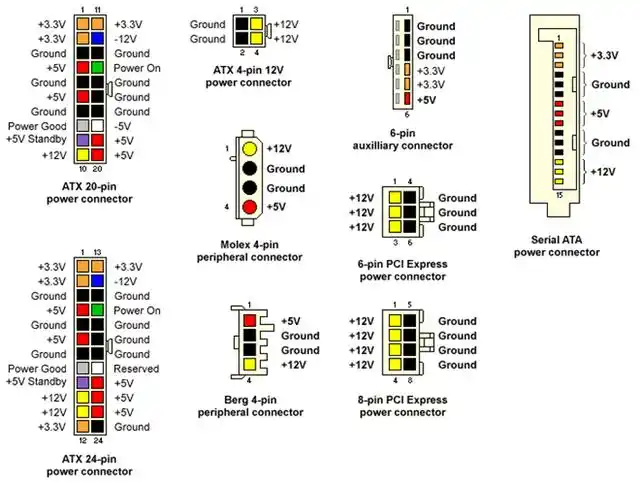

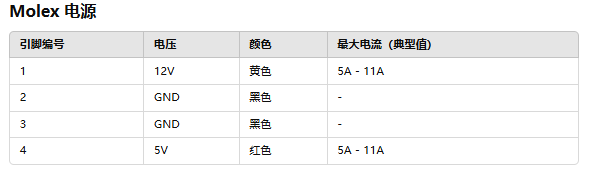

ATX 其他插头定义

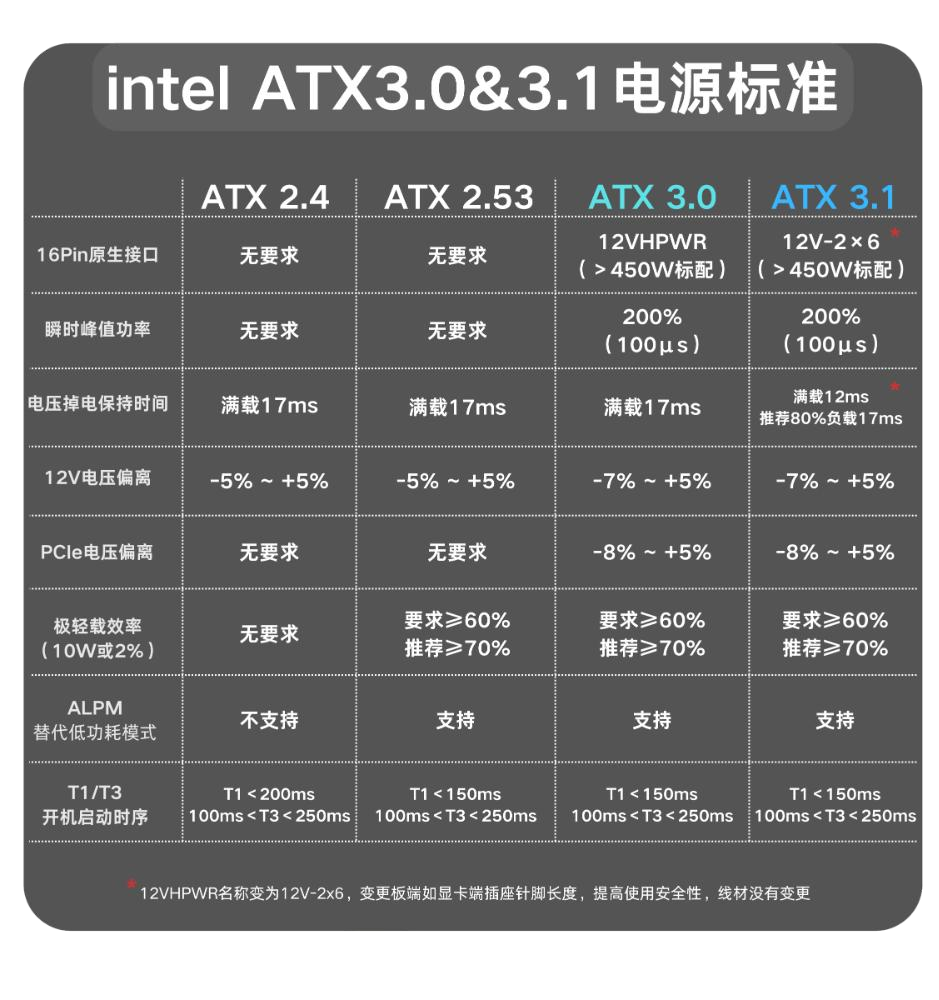

ATX3.0和ATX3.1，又有哪些改动

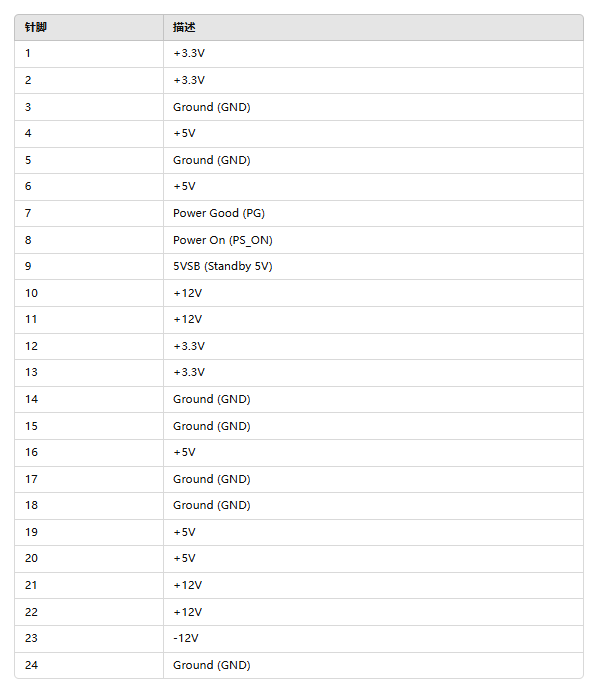

ATX3.1 引脚定义
24 针主电源连接器（24-pin connector）
24 针主电源连接器仍然是标准配置，但在一些高功率应用中可能会额外支持 12V 高效电源（12VHPWR）接口

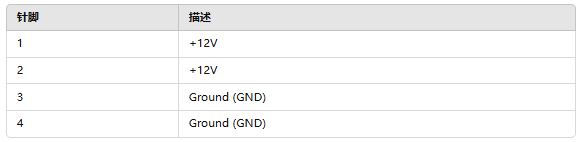

4 针 +12V CPU 连接器 (4-pin ATX 12V)
用于为 CPU 提供额外的电力

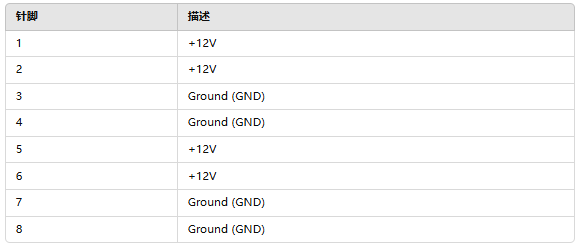

8 针 CPU 电源连接器 (8-pin EPS 12V)
为高功率的 CPU 提供电源。8 针接口通常用于高端主板
PCIe 电源连接器 (6+2 针)
用于提供显卡等设备的电力，6 针和 2 针可以拆分，适应不同的显卡电力需求

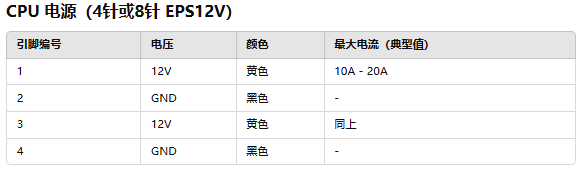

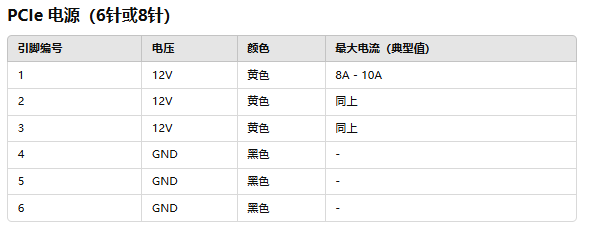

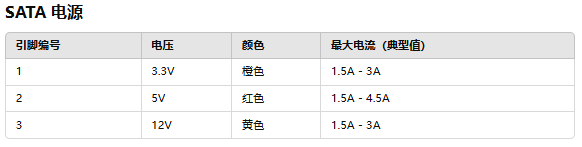

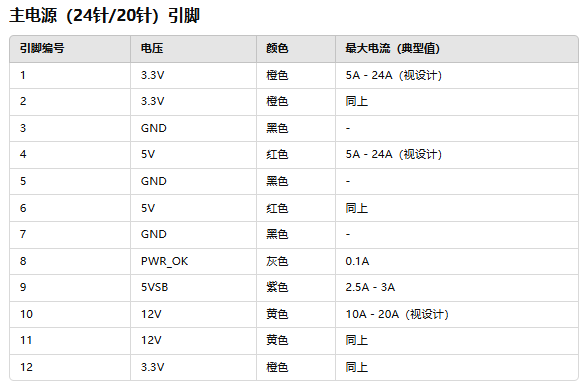

ATX电源每个引脚的最大电流输出，取决于电源的具体规格和设计，但以下是标准ATX电源的常见电流规格：
我们利用ATX电源， 可以方便的做成一个可调稳压电源，输出2-11v的稳压电源。

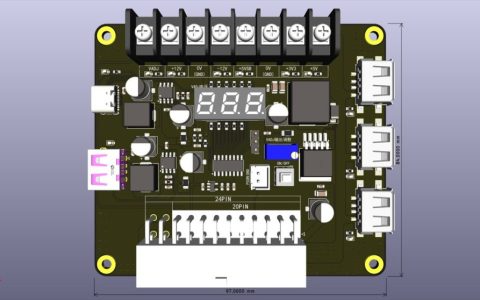

ATX电源扩展板 ，电源扩展板的购买链接：ATX电源扩展板,,USB充电,充电协议,type-c充电,稳压电源,可调电源
