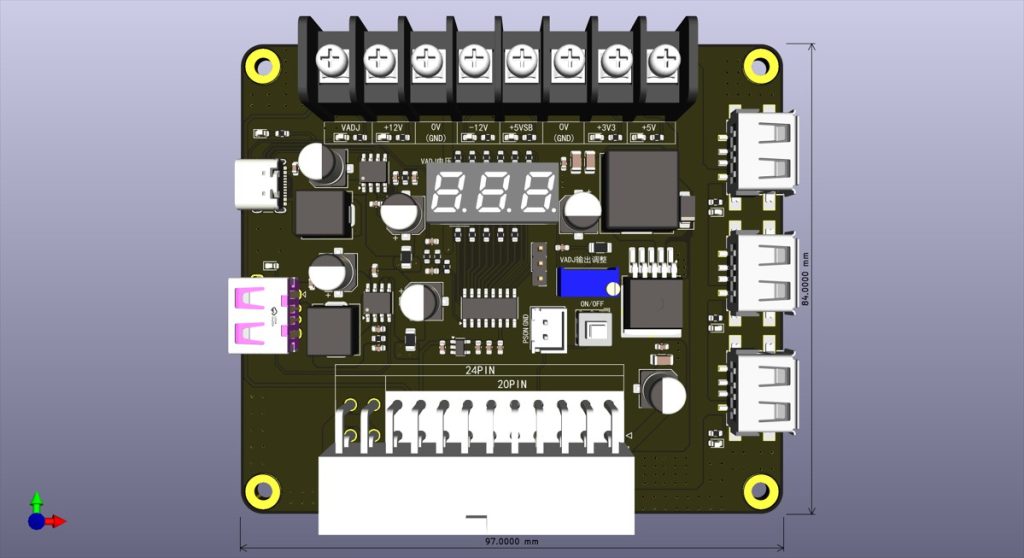

利用台式机的淘汰下来的ATX电源， 可以做一个简单的稳压电源或可调电源， 根据接入的ATX电源功率， 可以输出最大700w的功率输出。
购买链接：ATX电源扩展板取电板电源模块可调电压带红色数显-淘宝网
ATX电源扩展板有几个特点：
1、兼容所有20Pin和24Pin的ATX电脑电源；
2、支持USB快充协议输出；
其中紫色的USB-A充电口，
支持充电协议：BC1.2、Apple、三星协议AFC、高通QC2.0、QC3.0、华为快充协议FCP；3V 到 12V，根据快充协议自动调整；最大 18W（5V@3.4A，9V@2A，12V@1.5A 等）。
Type-C充电口，
支持充电协议：Type-C PD 口输出、 PD2.0/PD3.0(PPS)输出协议、PPS支持3~11V，20mV/step电压输出、BC1.2、Apple协议、高通QC2.0、QC3.0和QC3+、华为快充协议 FCP、三星快充协议AFC（MAX12V）；输出电压：5V、9V、12V；输出电流：1.67A~3A，最大 30W；
3、支持1.5v – 11.5v的可调电压输出， 可调电压输出最大20w，数码管数显电压；
4、支持±12v、5v、3.3v的直接输出，直接输出每个接线端子支持最大24A电流，具体输出多少，看接入的ATX电源功率；
5、支持无协议的5v USB A口输出，最大支持1.5A输出。

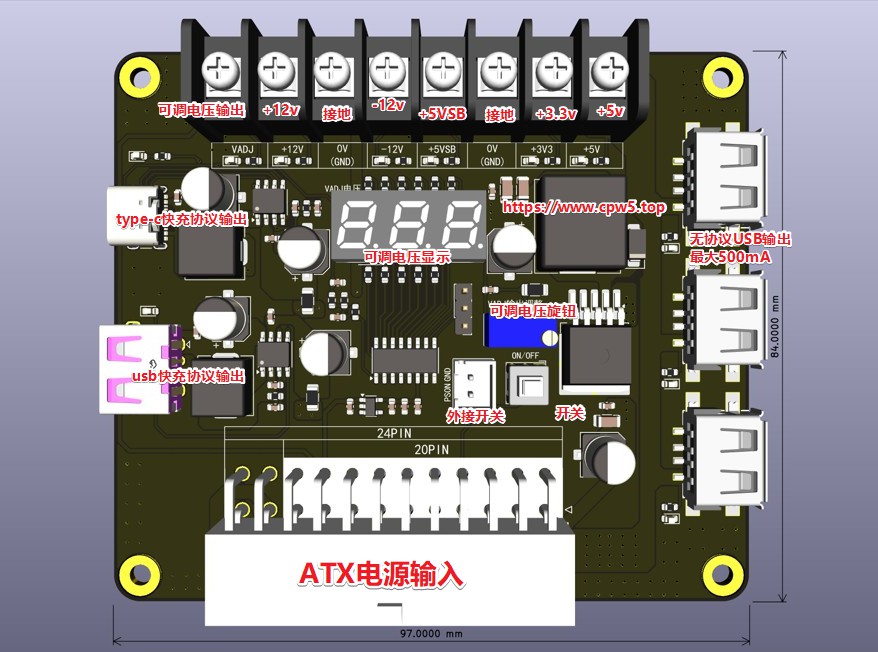

接线图如下：

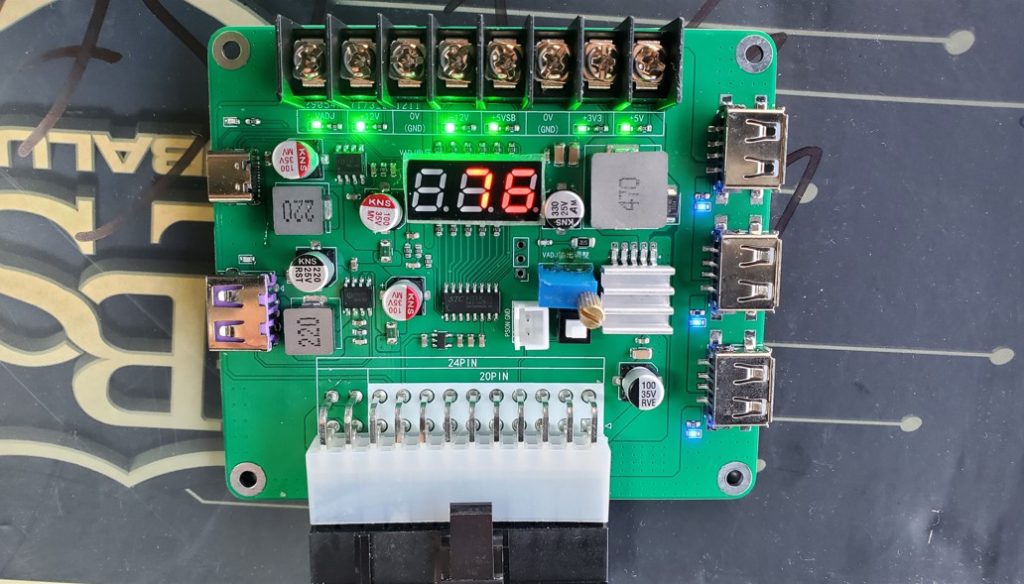

实物图：
视频介绍：

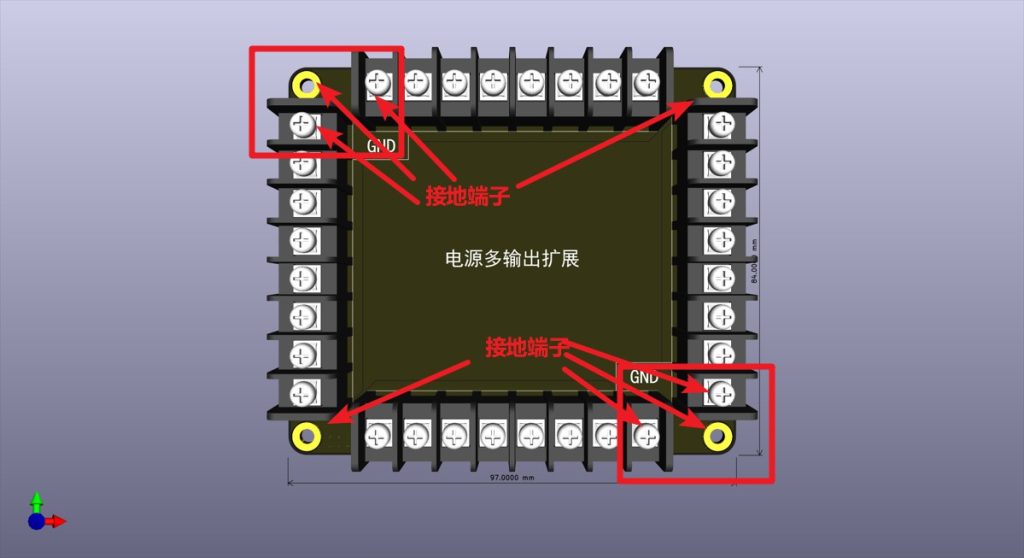

输出扩展板：
支持4组直流任意电压输出扩展，每组扩展6个端子。总扩展能力在24路；
接线端子额定电流24A ， 整板功耗最大支持1kw。
输出扩展板可以通过铜柱扩展连接到ATX电源板上。
接线图：

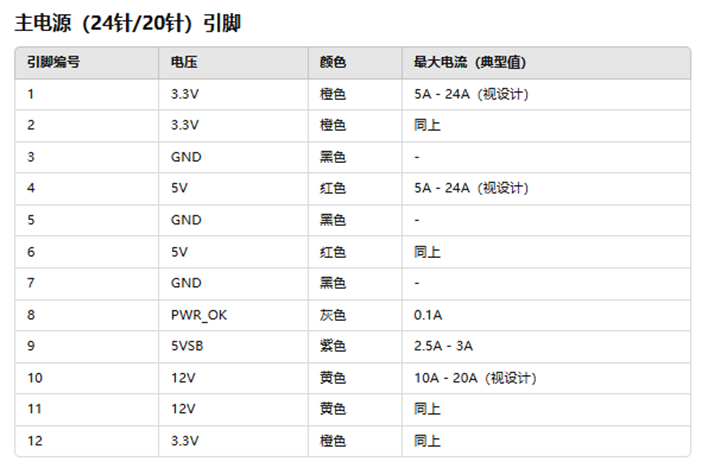

附录：PC的ATX电源引脚输出电流：
