本文来介绍一下，Thingsboard如何通过规则链(Rule Chains)来完成设备关联(Relation)和场景联动的场景。我们先设计一个这样的场景：有一个氨氮传感器会上报氨氮浓度ρ ，当ρ＞0.2mg/L 时，就打开稀释泵机去放水稀释氨氮浓度。

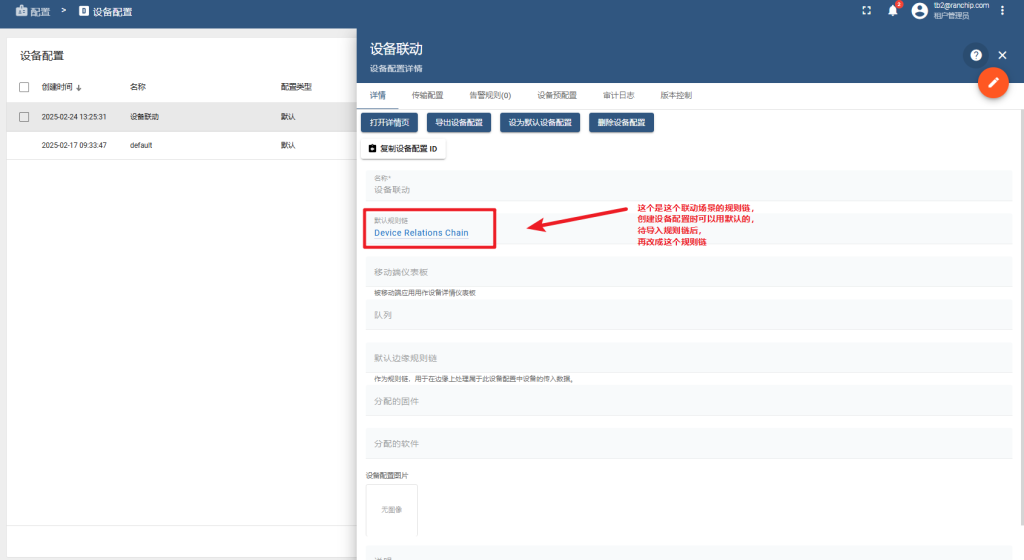

第1步， 创建一个设备配置 – 设备联动场景

物联网开源平台开发系列017 – Thingsboard的设备联动场景

需要在这个场景中配置一个联动场景的规则链， 先用默认的等稍后导入后配置。

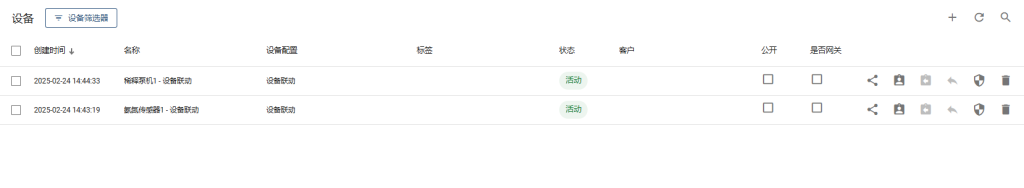

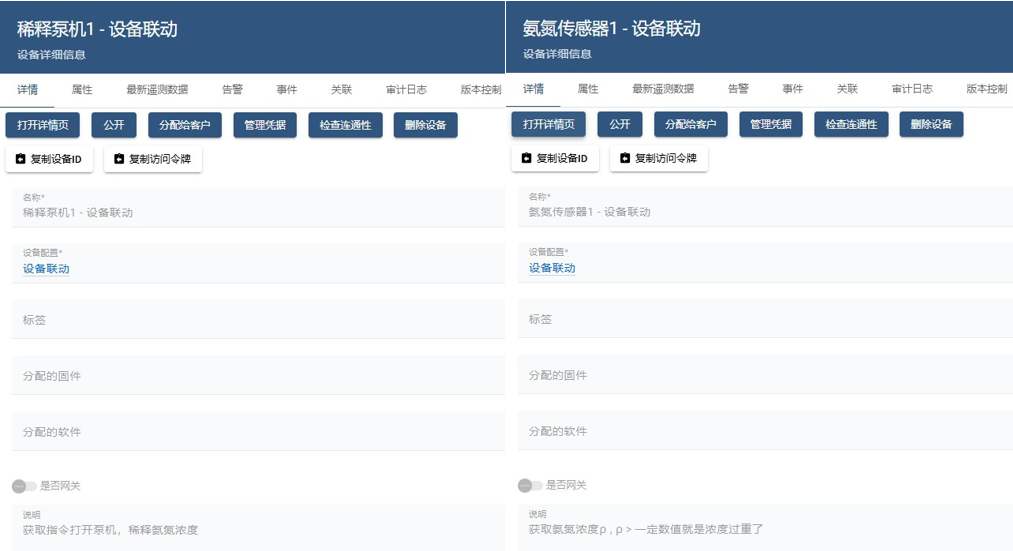

第2步， 为这个场景创建2个设备

设备1：氨氮传感器1

设备2：稀释泵机1

物联网开源平台开发系列017 – Thingsboard的设备联动场景
物联网开源平台开发系列017 – Thingsboard的设备联动场景

第3步，配置关联关系

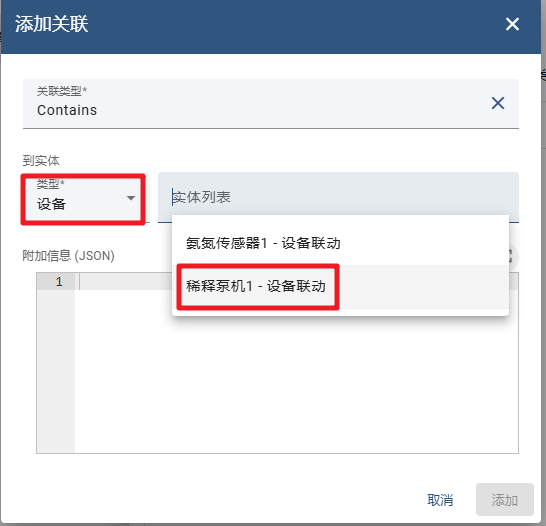

从氨氮传感器到稀释泵机。打开氨氮传感器的关联页面，添加关联关系。

物联网开源平台开发系列017 – Thingsboard的设备联动场景

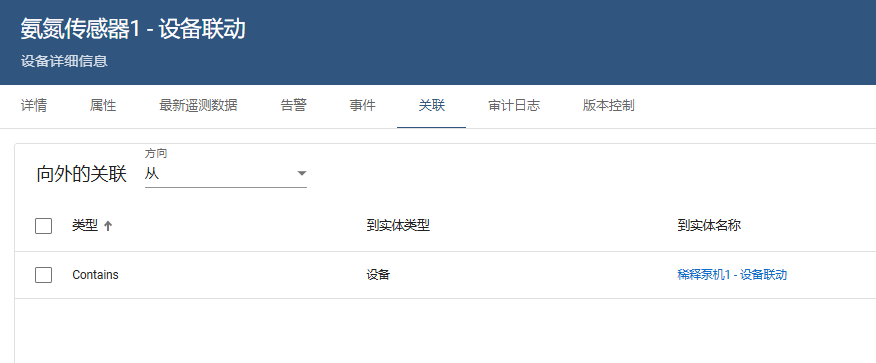

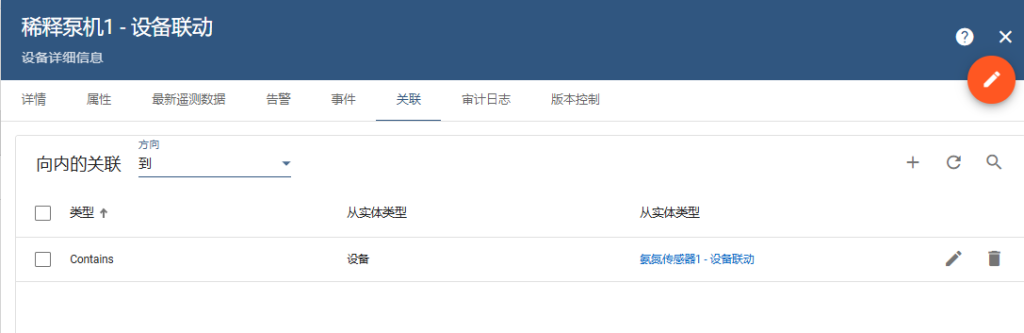

配置完成后，可见

物联网开源平台开发系列017 – Thingsboard的设备联动场景
物联网开源平台开发系列017 – Thingsboard的设备联动场景

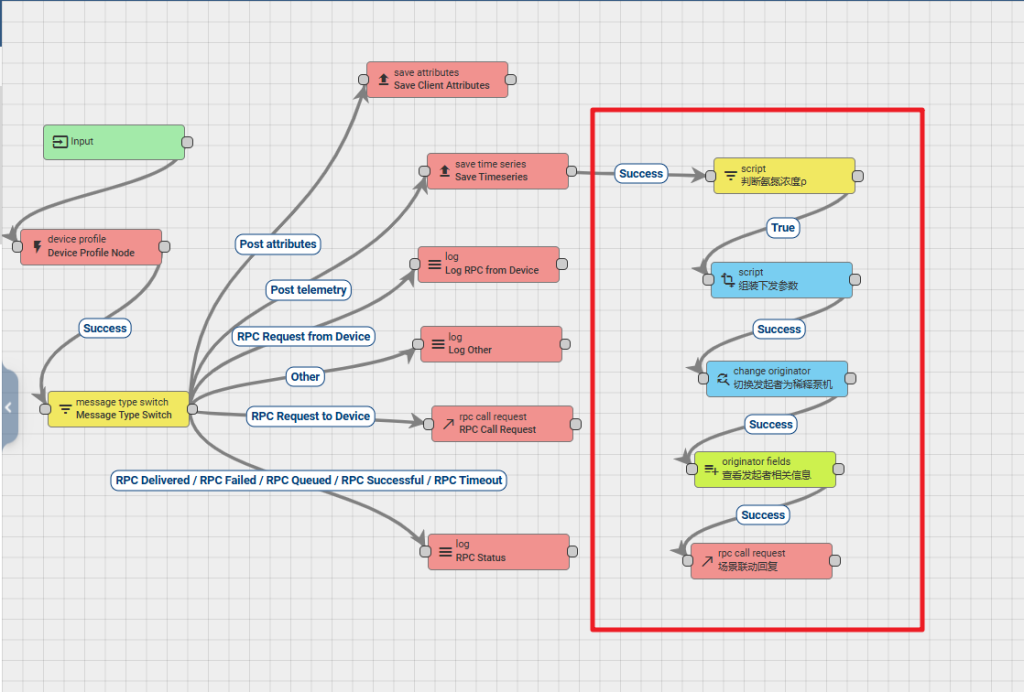

第4步， 配置规则链，

物联网开源平台开发系列017 – Thingsboard的设备联动场景

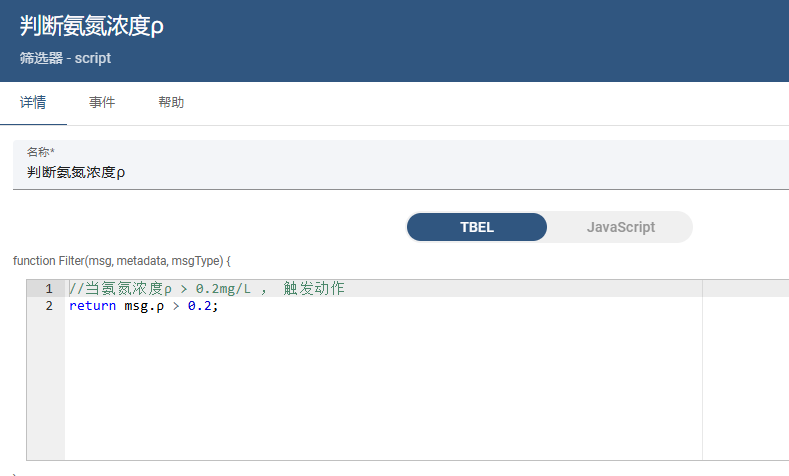

判断节点：

物联网开源平台开发系列017 – Thingsboard的设备联动场景

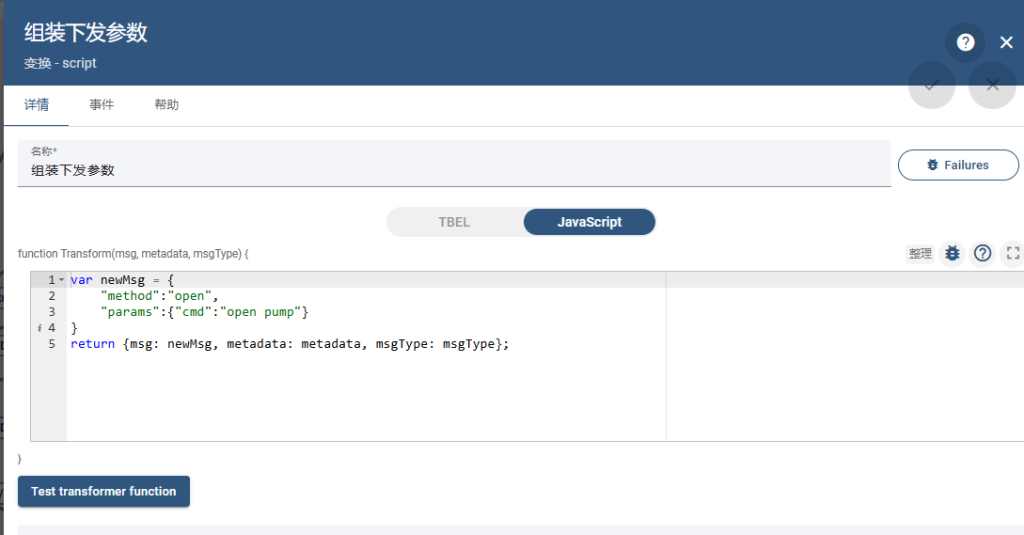

组装下发节点：

物联网开源平台开发系列017 – Thingsboard的设备联动场景

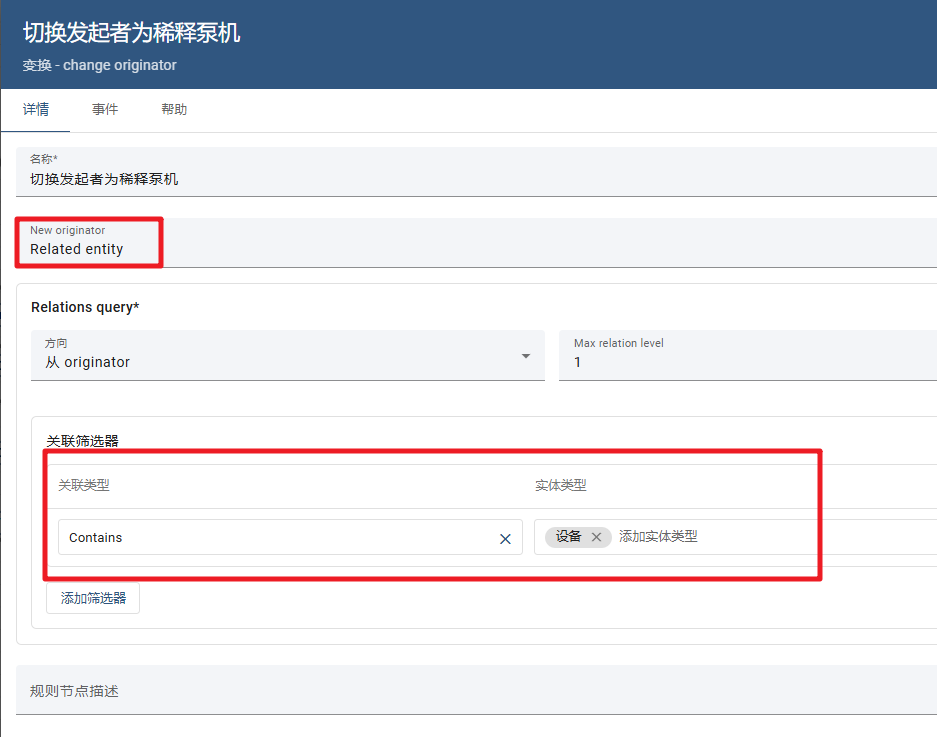

变换发起者节点：

物联网开源平台开发系列017 – Thingsboard的设备联动场景

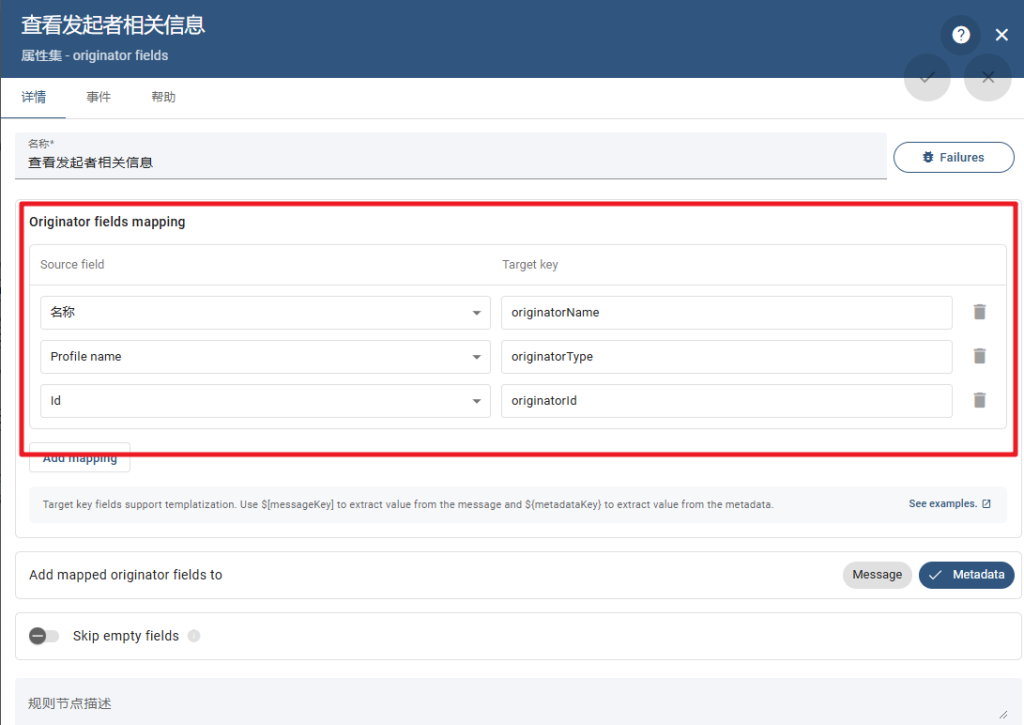

查看发起者节点：这里真正改变发起者

物联网开源平台开发系列017 – Thingsboard的设备联动场景

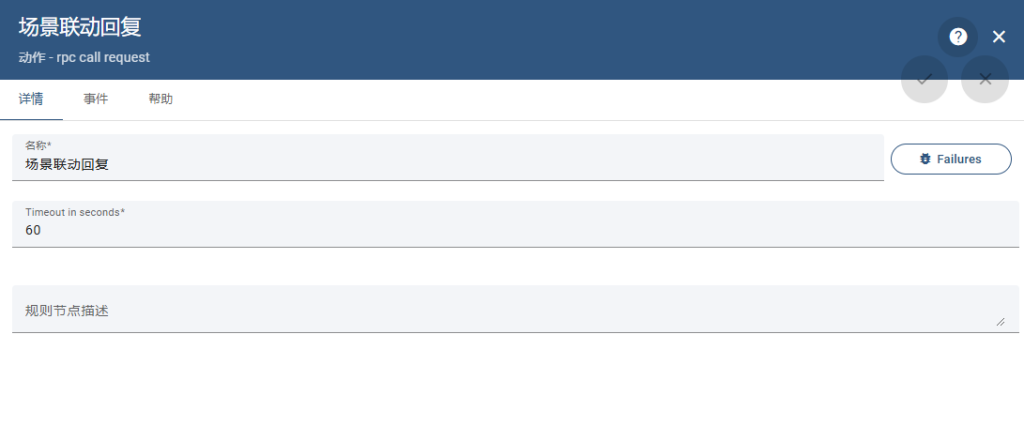

RPC Call Request节点： 这里真正下发指令

物联网开源平台开发系列017 – Thingsboard的设备联动场景

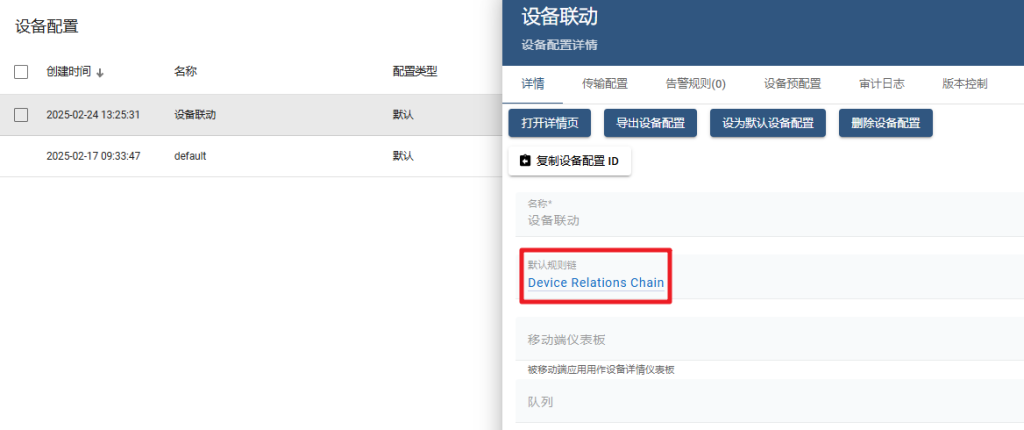

第5步， 把这个规则链配置到设备配置中，让这2个设备都走这个规则链

物联网开源平台开发系列017 – Thingsboard的设备联动场景

第6步，配置2个MQTT客户端

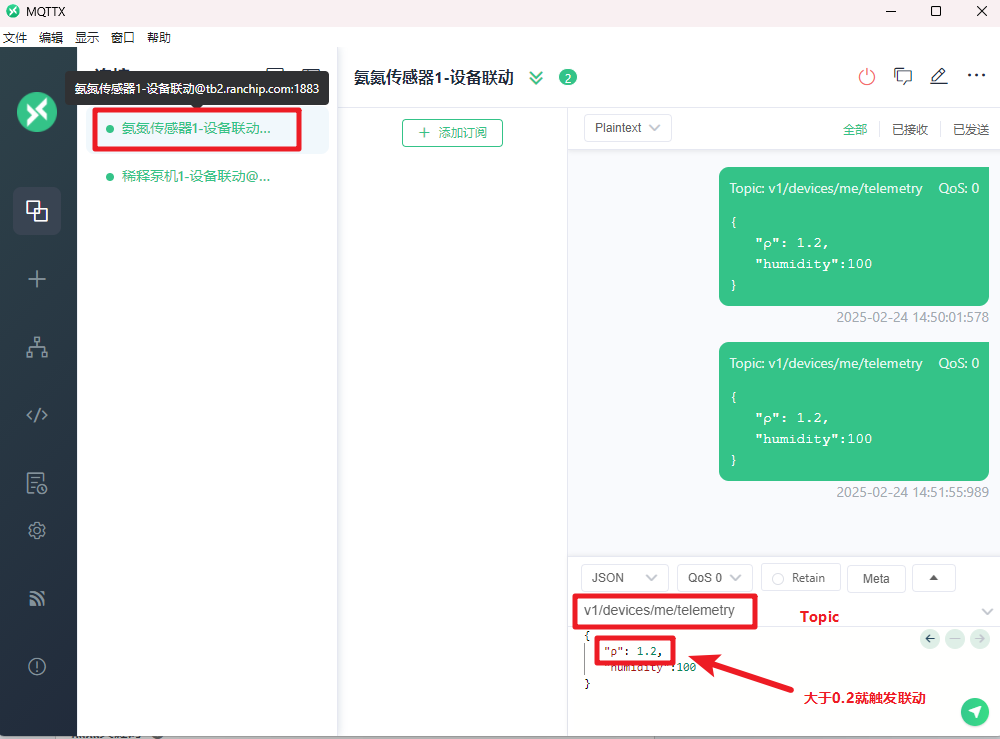

客户端1： 氨氮传感器， 上报氨氮浓度ρ ，当ρ>0.2 时， 会触发联动；(发布遥测数据)

Topic：v1/devices/me/telemetry

payload:{

   “ρ”: 1.2,

   “humidity”:100

}

物联网开源平台开发系列017 – Thingsboard的设备联动场景

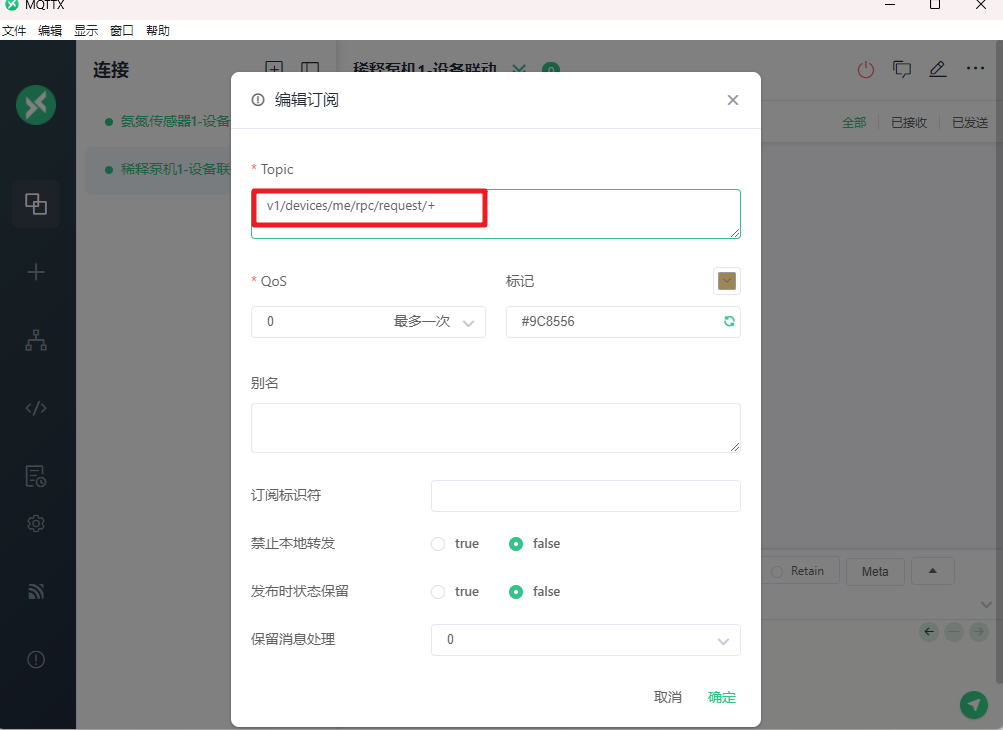

客户端2：稀释泵机，配置订阅RPC (订阅RPC)

Topic: v1/devices/me/rpc/request/+

物联网开源平台开发系列017 – Thingsboard的设备联动场景

第7步，测试验证

用氨氮传感器发布一条数据，氨氮浓度ρ> 0.2 , 稀释风机就会自动收到一条要求开泵机的指令。

总结，这只是一个简单的应用场景，当然还能加更多的节点去丰富和完善功能。
