物联网开源平台开发系列010 – Thingsboard规则引擎简介

Gary • • 物联网系统

Thingsboard 的规则引擎(Rule engine)是整个物联网(IoT)系统中最强大、最复杂也是最灵活的组件， 凭借此组件能完成99%的设备数据处理任务。

简单来说 ，规则引擎对传入的数据进行分类，根据类型不同经过不同的处理节点(Node)，走不同的处理路径。其中处理节点有很多种类，实现很多不同的功能；并且可以自己在节点内部使用JavaScript去做各种处理；去调用Thingsboard自己的服务；去调用外部的API；也可以通过节点(Node)把数据转发给外部的消息队列、邮件、短信SMS、Google Cloud、aws lambda；甚至可以自己写代码完成自定义功能；所有这些操作大部分通过UI图形界面可以完成拖拽式操作。

物联网开源平台开发系列010 – Thingsboard规则引擎简介

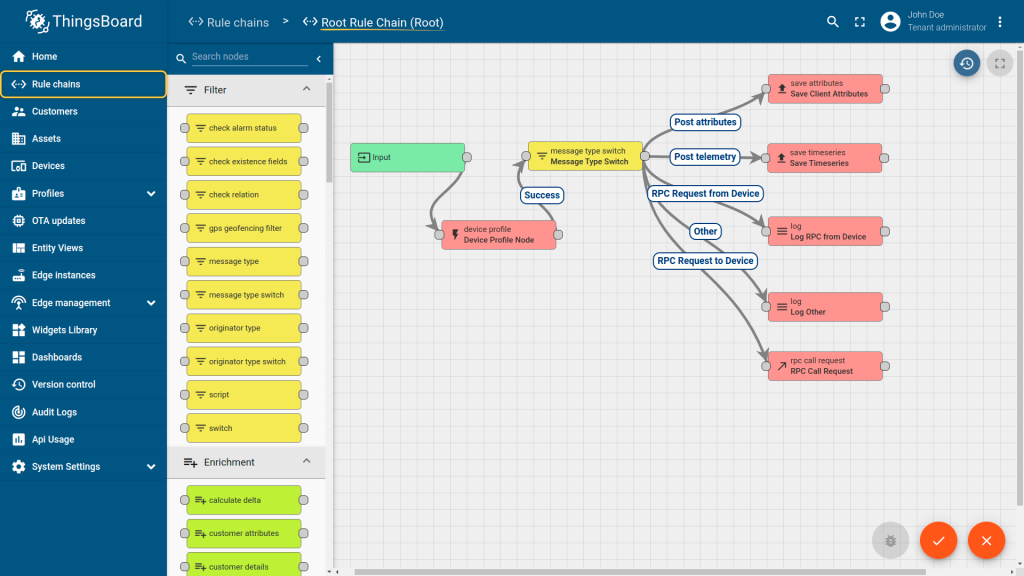

先来说一下，这个规则引擎的3个大组件：

  • 消息Message – 任何传入事件。它可以是来自设备的传入数据、设备生命周期事件、REST API 事件、RPC 请求等。
  • 规则节点Rule Node – 对传入消息执行的函数功能。有许多不同类型的节点可以对传入消息进行过滤、转换或执行某些操作。
  • 规则链Rule Chain – 节点通过关系线相互连接，因此来自规则节点的出站消息被发送到下一个连接的规则节点。

典型用例

ThingsBoard 规则引擎是一个高度可定制的复杂事件处理框架。以下是一些可以通过 ThingsBoard 规则链配置的常见用例：

  • 在保存到数据库之前，对传入的遥测或属性数据进行数据验证和修改。
  • 将遥测数据或属性从设备复制到相关资产，以便您可以汇总遥测数据。例如，来自多个设备的数据可以汇总到相关资产中。
  • 根据定义的条件创建/更新/清除警报。
  • 根据设备生命周期事件触发操作。例如，如果设备处于在线/离线状态，则创建警报。
  • 加载处理所需的其他数据。例如，加载在设备的客户或租户属性中定义的设备的温度阈值。
  • 触发对外部系统的 REST API 调用。
  • 当发生复杂事件时发送电子邮件并使用电子邮件模板内其他实体的属性。
  • 在事件处理期间考虑用户偏好。
  • 根据定义的条件进行 RPC 调用。
  • 与 Kafka、Spark、AWS 服务等外部管道集成。

Hello-World 示例 ，参见官网

规则链配置好后，可以下载分发。因为使用json进行规则链的导入导出，所有自己创建一个规则链后，将json文件复制给任何使用Thingsboard的用户，都能将此规则链进行复现。非常的方便快捷。

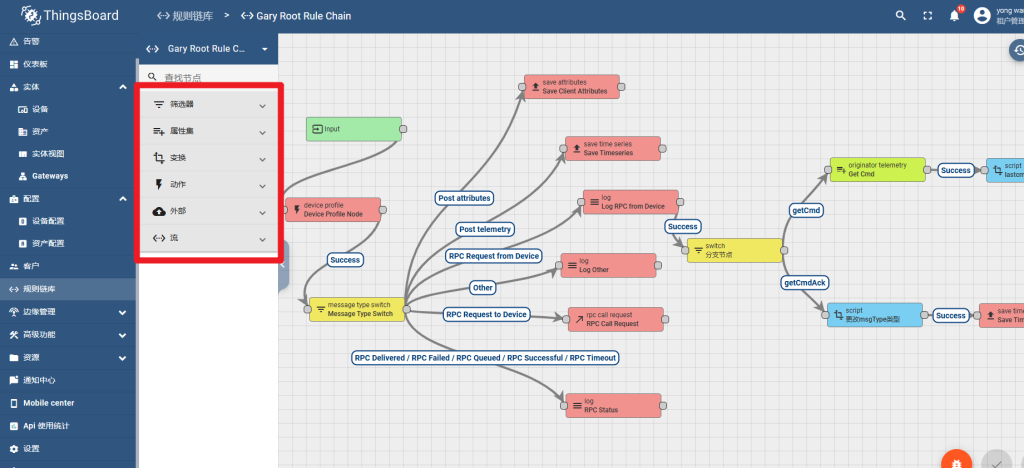

规则节点的分类

  • 属性集 – 将有关消息发起者、与发起者相关的实体和其他上下文数据的附加信息纳入传出消息中，以便在规则链中进一步处理步骤。
  • 变幻 – 更改传入消息字段，如发起者、消息类型、有效负载和元数据。
  • 动作 – 根据传入消息执行各种动作。
  • 外部 – 与外部系统交互，如转发消息等。
  • 流 – 控制消息处理流程。

节点使用和解释， 参见官网链接 和 后续文章介绍。

物联网开源平台开发系列010 – Thingsboard规则引擎简介

规则引擎，有2个API 分类，

Rule Chain Controller 和 Rule Engine Controller

API： /api/rule-engine/
