物联网开源平台开发系列014 – Thingsboard遥测时序数据存储结构及分区策略

Gary • • 物联网系统, 运维

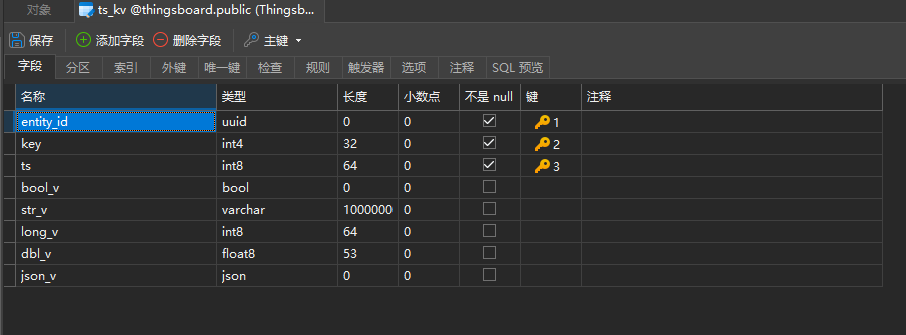

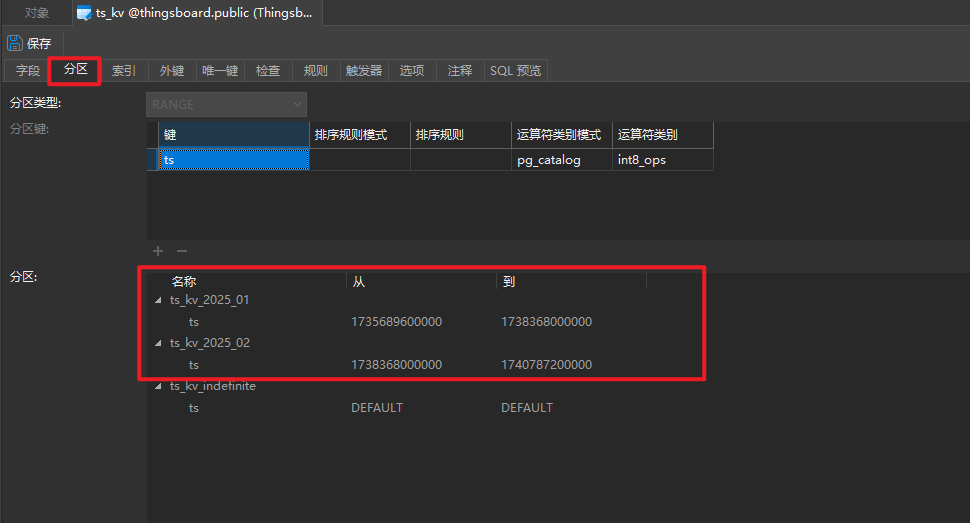

Thingsboard 的遥测时序数据存储在ts_kv表中， 默认的分区策略是按月分区的，每月生成一个分区表，存储的是全部的每分每秒的数据。

物联网开源平台开发系列014 – Thingsboard遥测时序数据存储结构及分区策略
物联网开源平台开发系列014 – Thingsboard遥测时序数据存储结构及分区策略

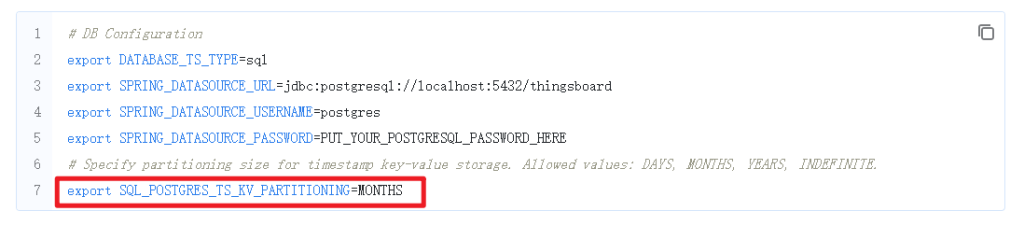

在thingsboard安装时，对数据库配置中有一项配置SQL_POSTGRES_TS_KV_PARTITIONING 默认配置为MONTHS。

物联网开源平台开发系列014 – Thingsboard遥测时序数据存储结构及分区策略

此配置项支持DAYS, MONTHS, YEARS, INDEFINITE 参数。如果你修改为DAYS ，则ts_kv 表的默认分区就是按日分区。此配置项的意义在于当遥测数据量比较大时， 按日分区可以有效优化数据库性能。

此配置项实际对应在数据库中的函数get_partition_by_system_ttl_date

CREATE OR REPLACE FUNCTION "public"."get_partition_by_system_ttl_date"(IN "partition_type" varchar, IN "date" timestamp, OUT "partition" varchar)
  RETURNS "pg_catalog"."varchar" AS $BODY$
BEGIN
    CASE
        WHEN partition_type = 'DAYS' THEN
            partition := 'ts_kv_' || to_char(date, 'yyyy') || '_' || to_char(date, 'MM') || '_' || to_char(date, 'dd');
        WHEN partition_type = 'MONTHS' THEN
            partition := 'ts_kv_' || to_char(date, 'yyyy') || '_' || to_char(date, 'MM');
        WHEN partition_type = 'YEARS' THEN
            partition := 'ts_kv_' || to_char(date, 'yyyy');
        ELSE
            partition := NULL;
        END CASE;
    IF partition IS NOT NULL THEN
        IF NOT EXISTS(SELECT
                      FROM pg_tables
                      WHERE schemaname = 'public'
                        AND tablename = partition) THEN
            partition := NULL;
            RAISE NOTICE 'Failed to found partition by ttl';
        END IF;
    END IF;
END;
$BODY$
  LANGUAGE plpgsql VOLATILE
  COST 100

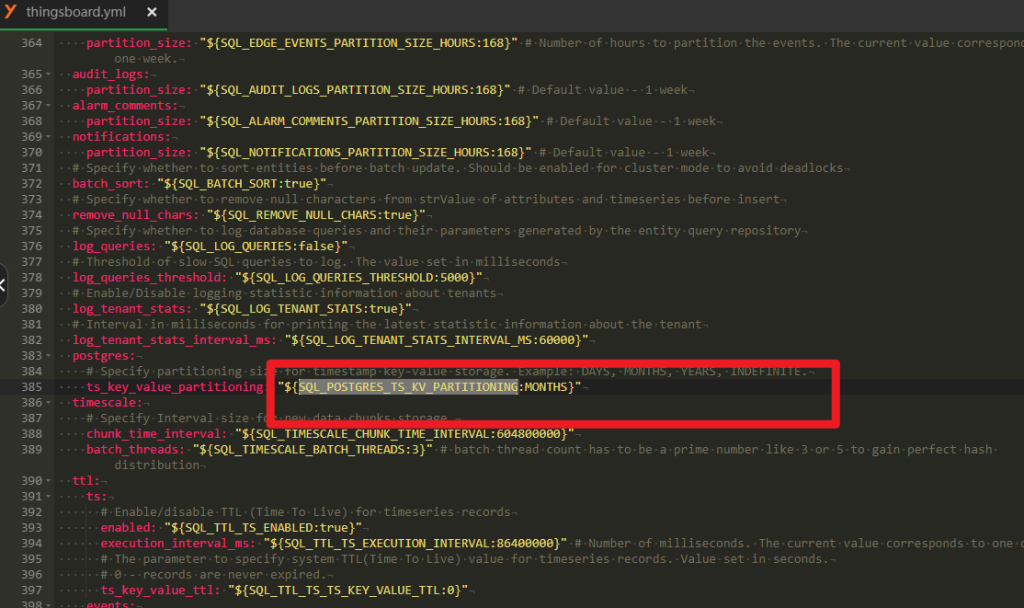

通过修改配置文件thingsboard.yml 的SQL_POSTGRES_TS_KV_PARTITIONING ，可以修改为按日分区或按年分区。

物联网开源平台开发系列014 – Thingsboard遥测时序数据存储结构及分区策略

更进一步，同时修改get_partition_by_system_ttl_date 函数 和 SQL_POSTGRES_TS_KV_PARTITIONING的参数，可以自定义分区策略(按时间)。

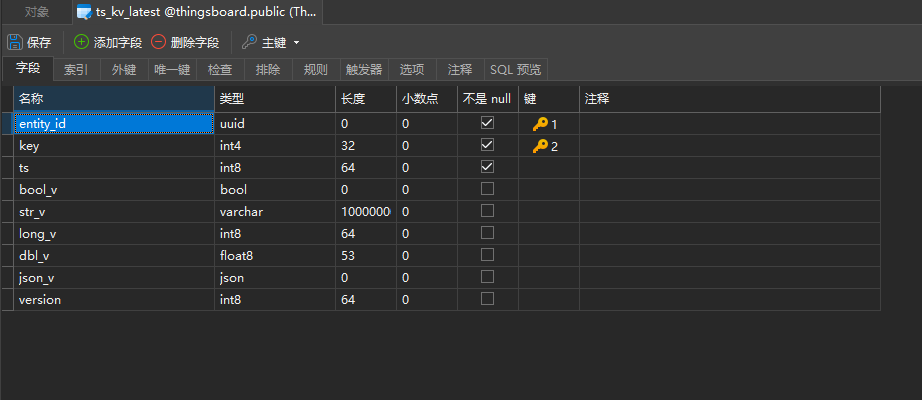

thingsboard 的ts_kv_latest表，存储最新的遥测数据，表结构如下：

物联网开源平台开发系列014 – Thingsboard遥测时序数据存储结构及分区策略

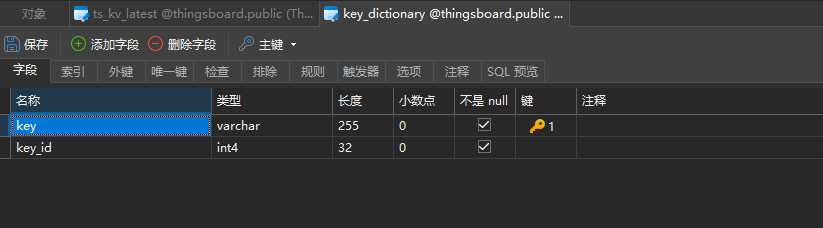

另外还有一张表ts_kv_dictionary 存储遥测数据的Key的ID，为每一个遥测键名生成的自增的对应id。

物联网开源平台开发系列014 – Thingsboard遥测时序数据存储结构及分区策略

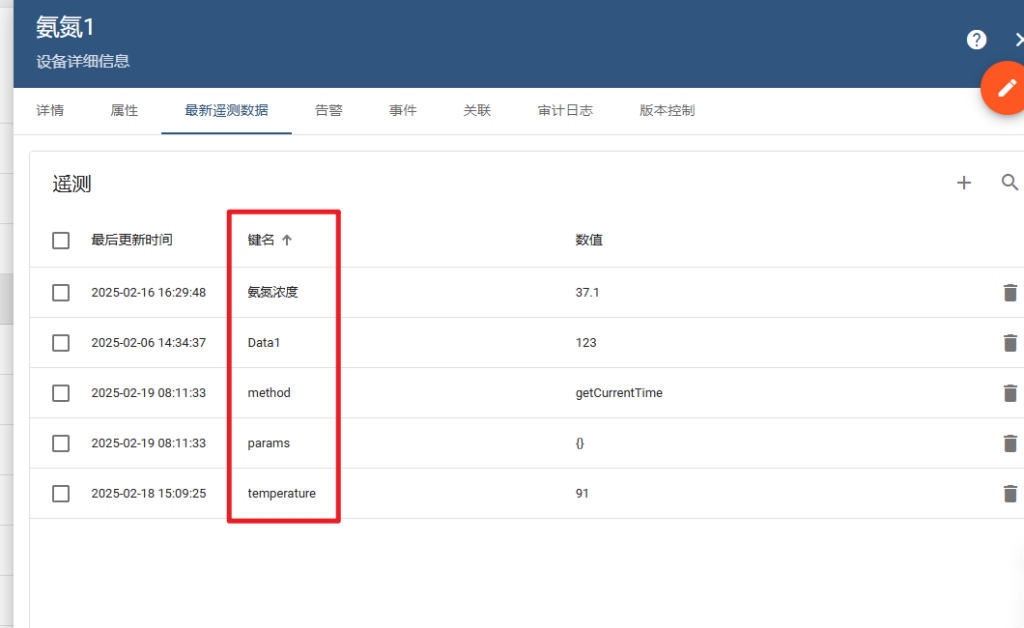

key在前端显示遥测数据键名，key_id为Thingsboard为每一个遥测键名生成的自增的对应id。

物联网开源平台开发系列014 – Thingsboard遥测时序数据存储结构及分区策略

以entity_id和key_id为复合查询条件，区分相同的key属于哪个设备。

如果时序数据库用的是cassandra，则配置文件中关于ts_kv 表分区的配置参数为：TS_KV_PARTITIONING ，参见官方文档。

如果您选择使用 TimescaleDB 作为数据库，ts_kv表会被创建为 TimescaleDB 的hypertable，以便利用 TimescaleDB 的数据优化功能。
