物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

Gary • • 物联网系统

Thingsboard仪表盘的功能非常强大。 我们按使用场景，把常用功能捋一遍。本篇先讲如何创建一个设备列表的仪表盘以及打开设备详情页的实例。

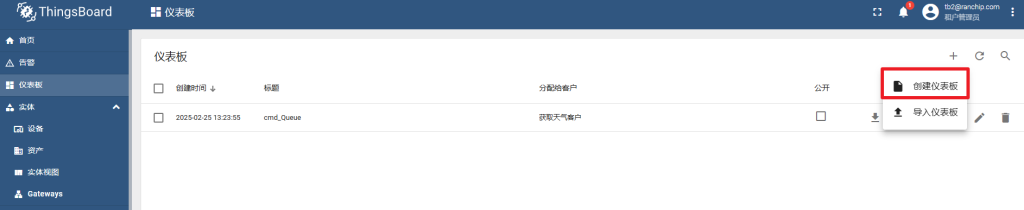

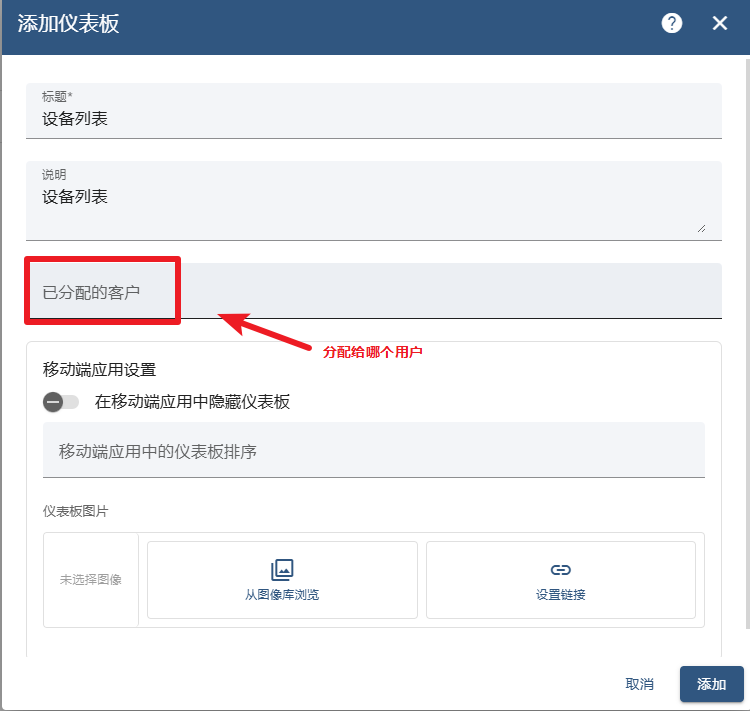

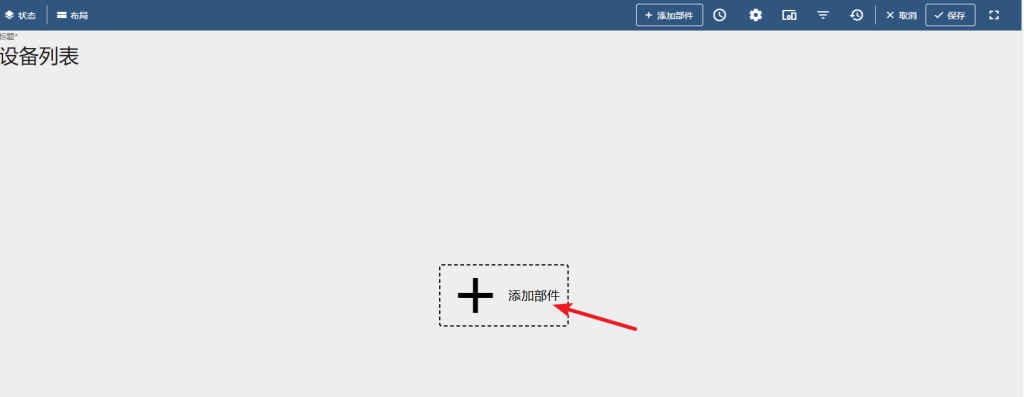

第1步， 创建仪表盘

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘
物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

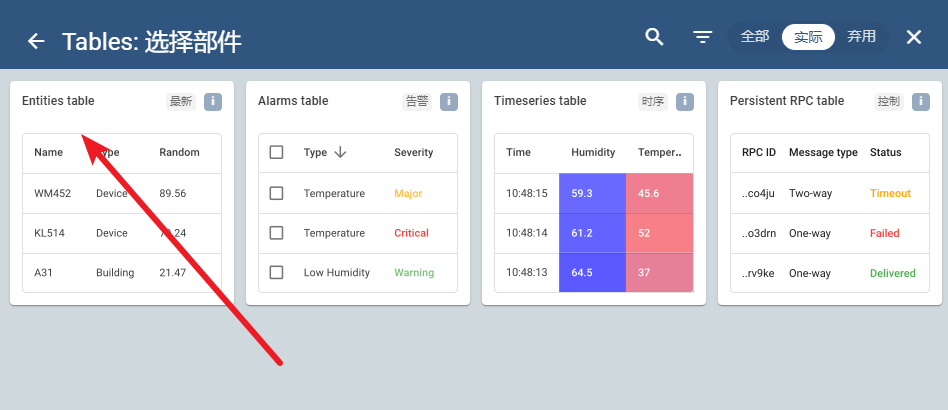

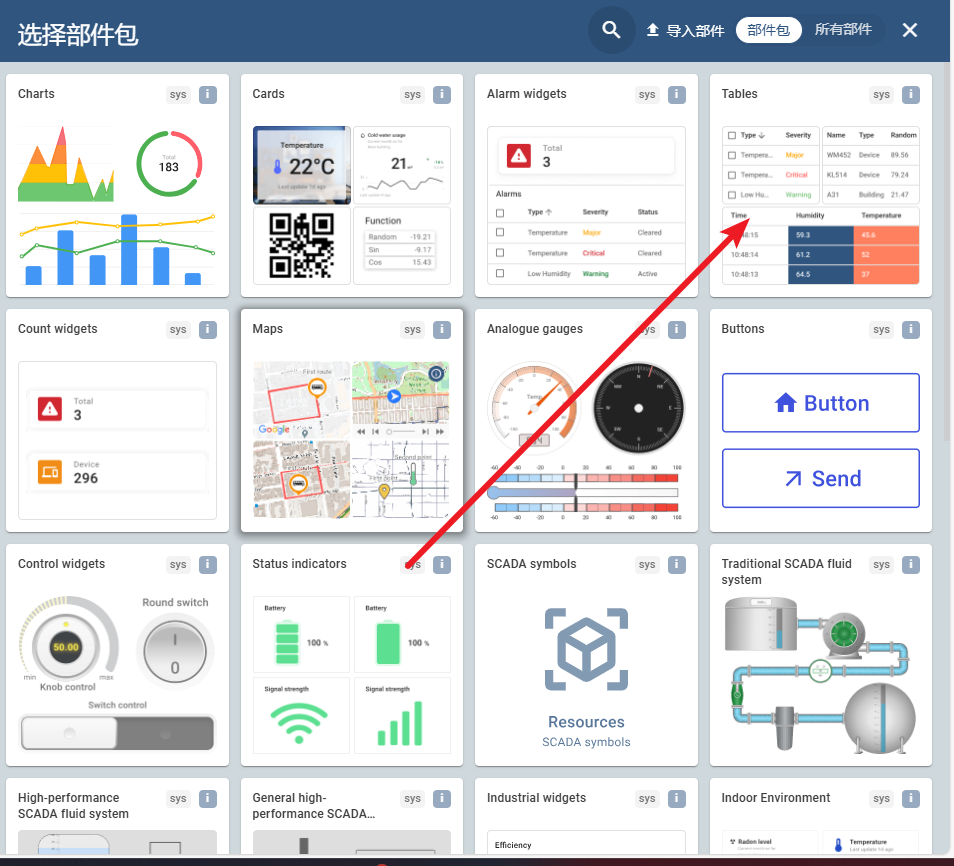

选择部件 – tables

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘
物联网开源平台开发系列023 – Thingsboard设备列表仪表盘
物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

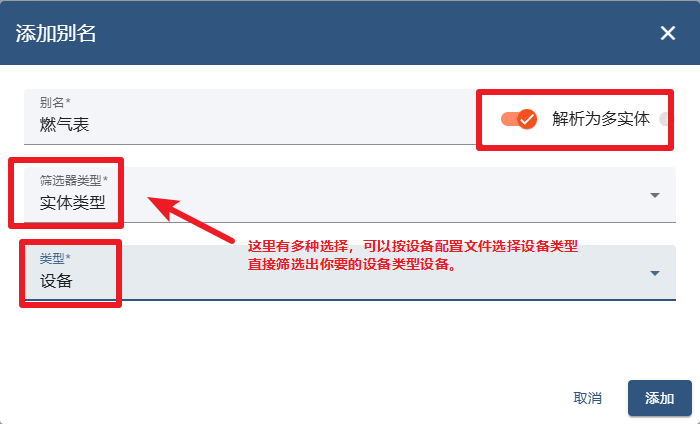

第2步，创建数据源

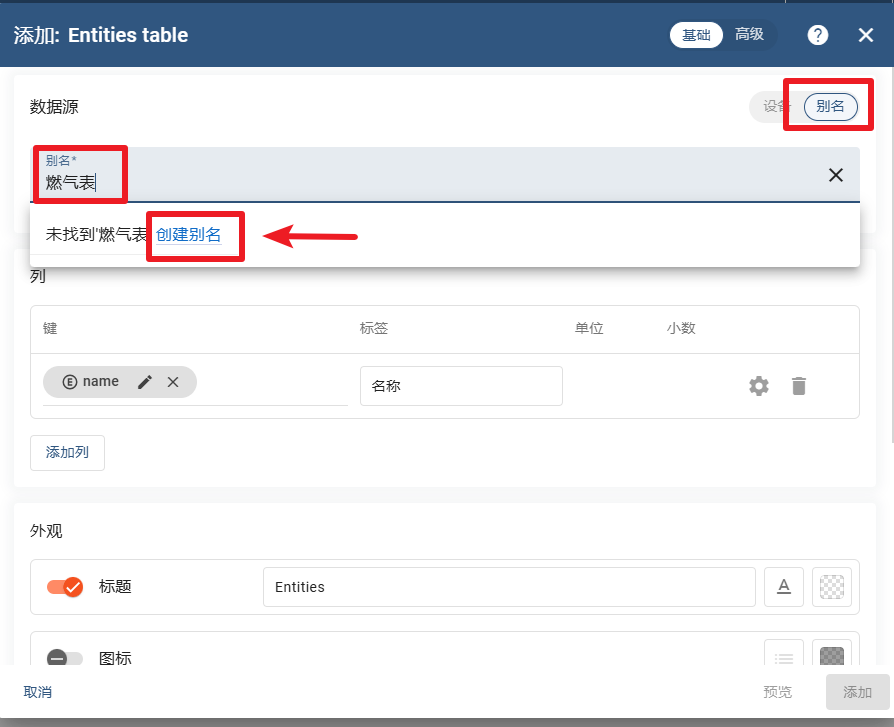

因为我们创建的是设备列表，数据源不是来自一个设备的，而是来自一批设备的。因此要选择别名

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

这边先选出设备，然后再进一步的筛选。

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

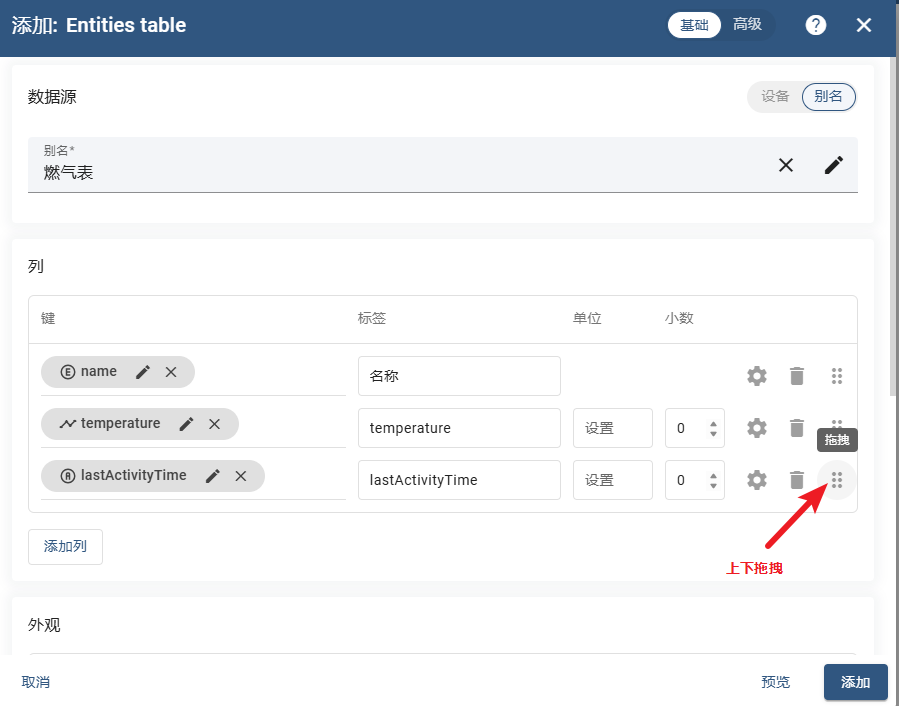

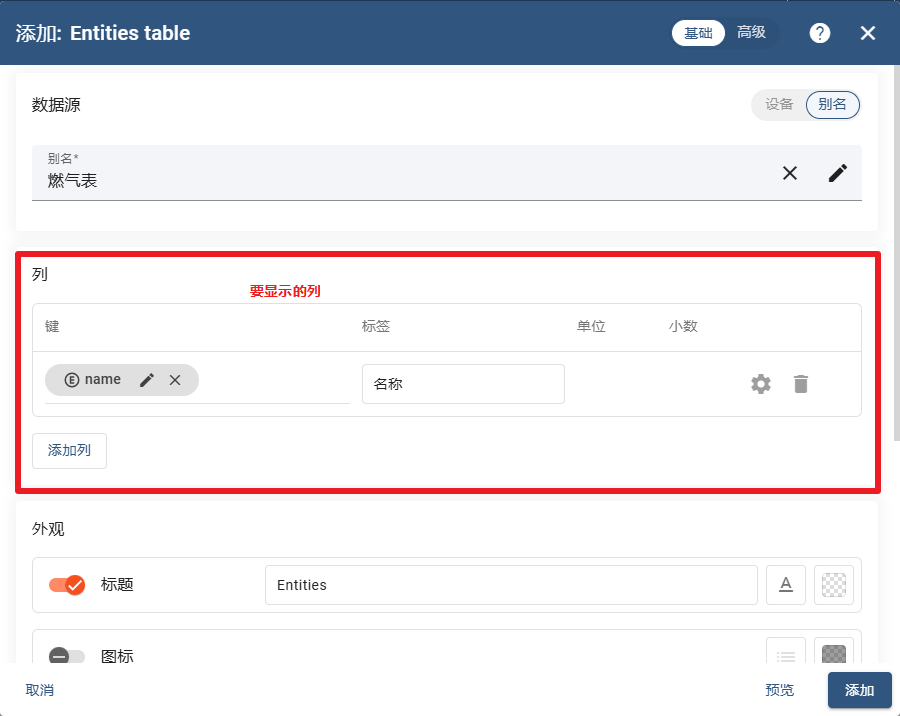

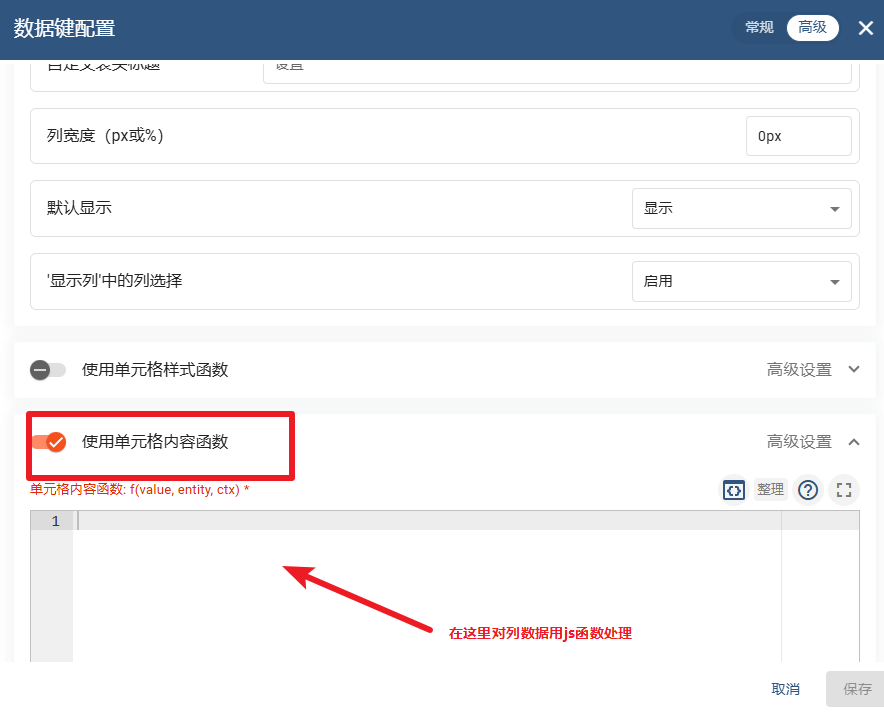

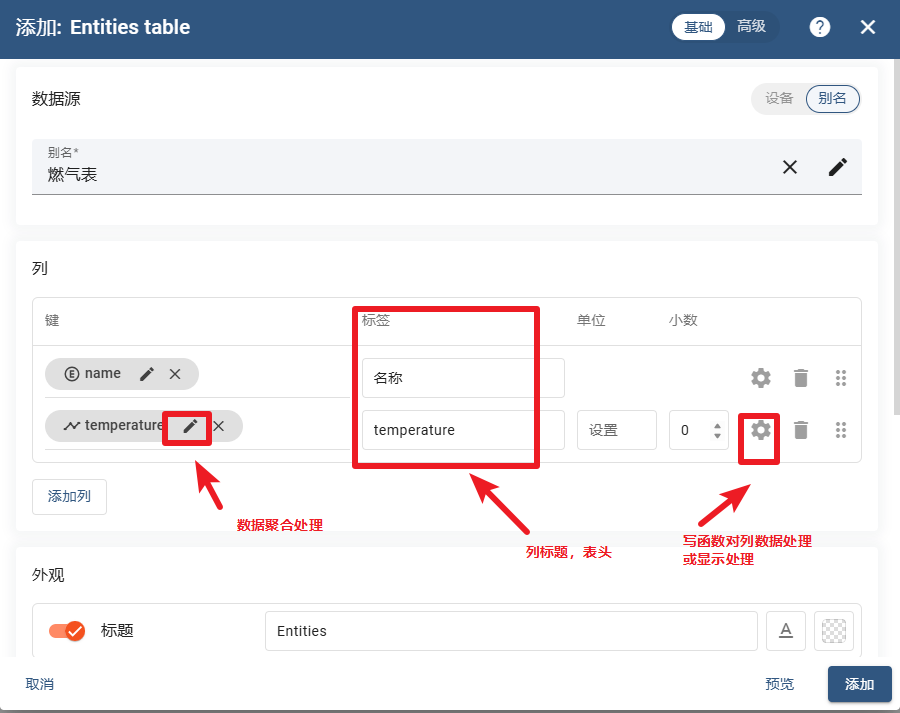

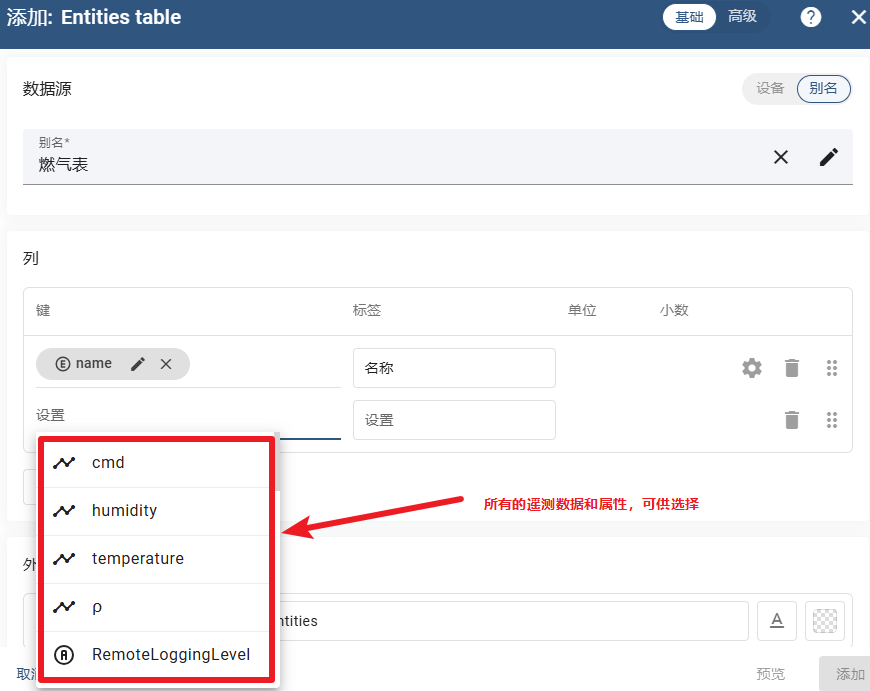

第3步，添加要显示的列

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘
物联网开源平台开发系列023 – Thingsboard设备列表仪表盘
物联网开源平台开发系列023 – Thingsboard设备列表仪表盘
物联网开源平台开发系列023 – Thingsboard设备列表仪表盘
物联网开源平台开发系列023 – Thingsboard设备列表仪表盘
物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

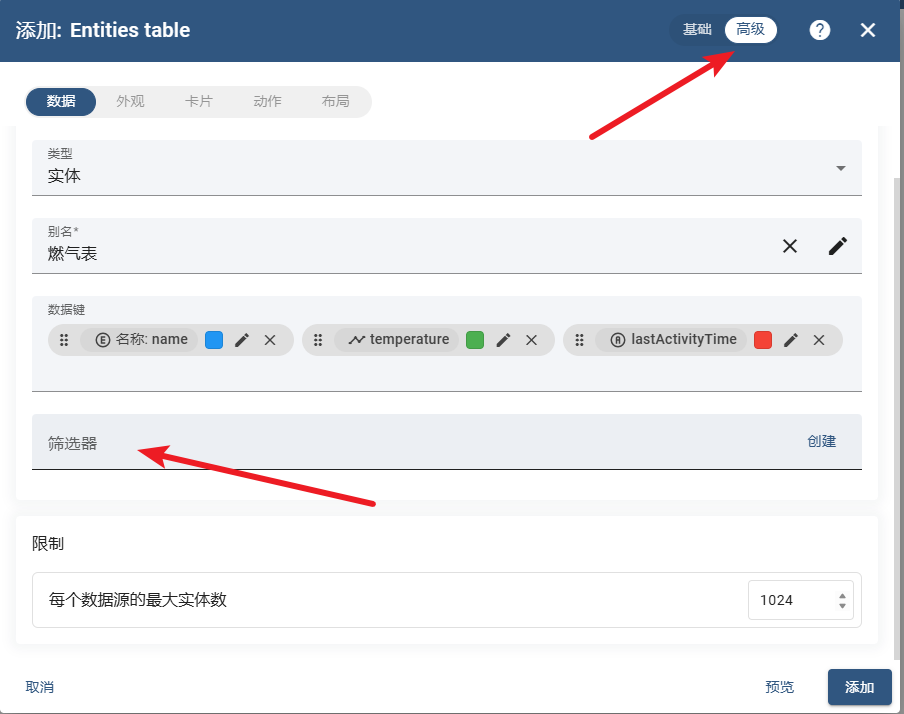

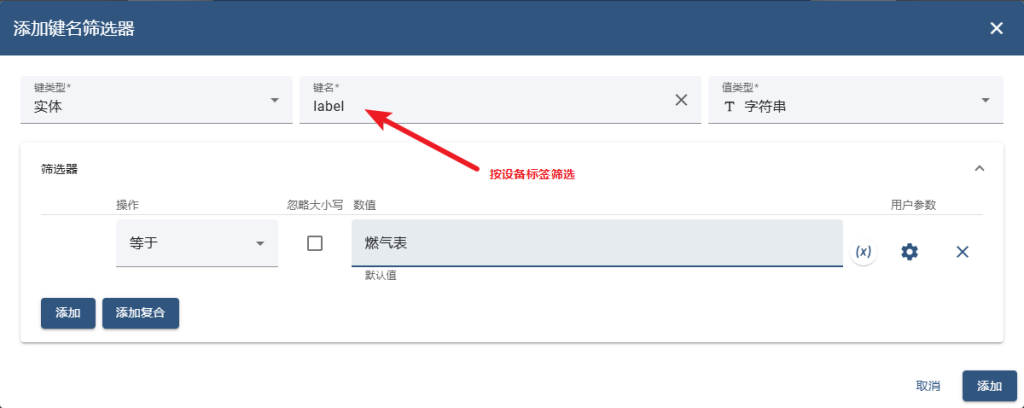

第4步，数据筛选

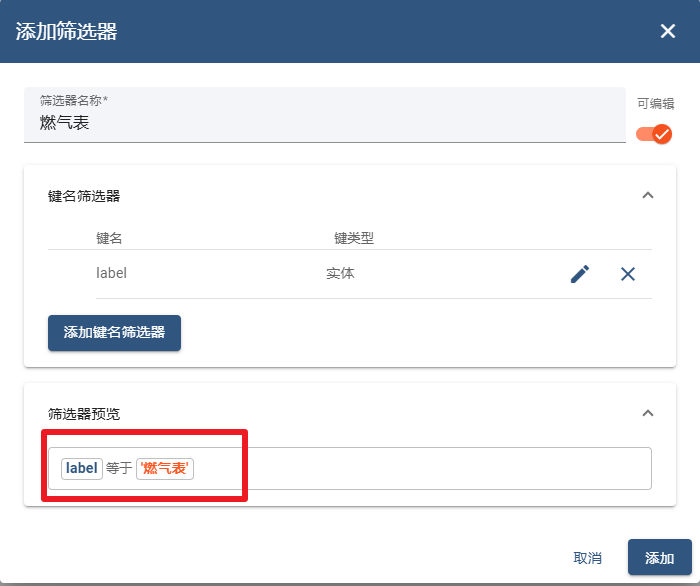

筛选你想在这个仪表盘内显示的设备列表

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘
物联网开源平台开发系列023 – Thingsboard设备列表仪表盘
物联网开源平台开发系列023 – Thingsboard设备列表仪表盘
物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

第5步，添加动作Action

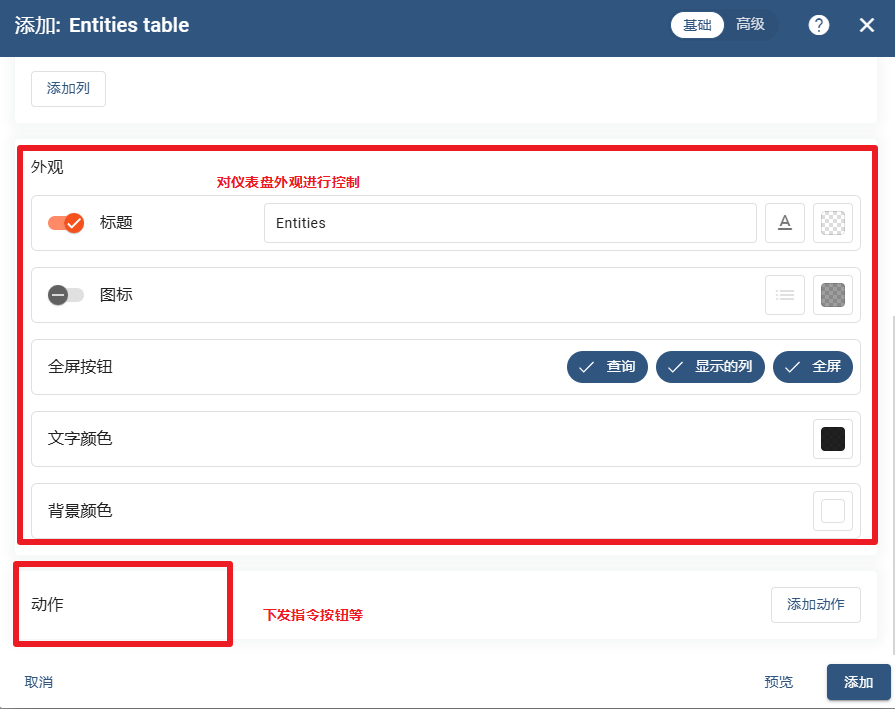

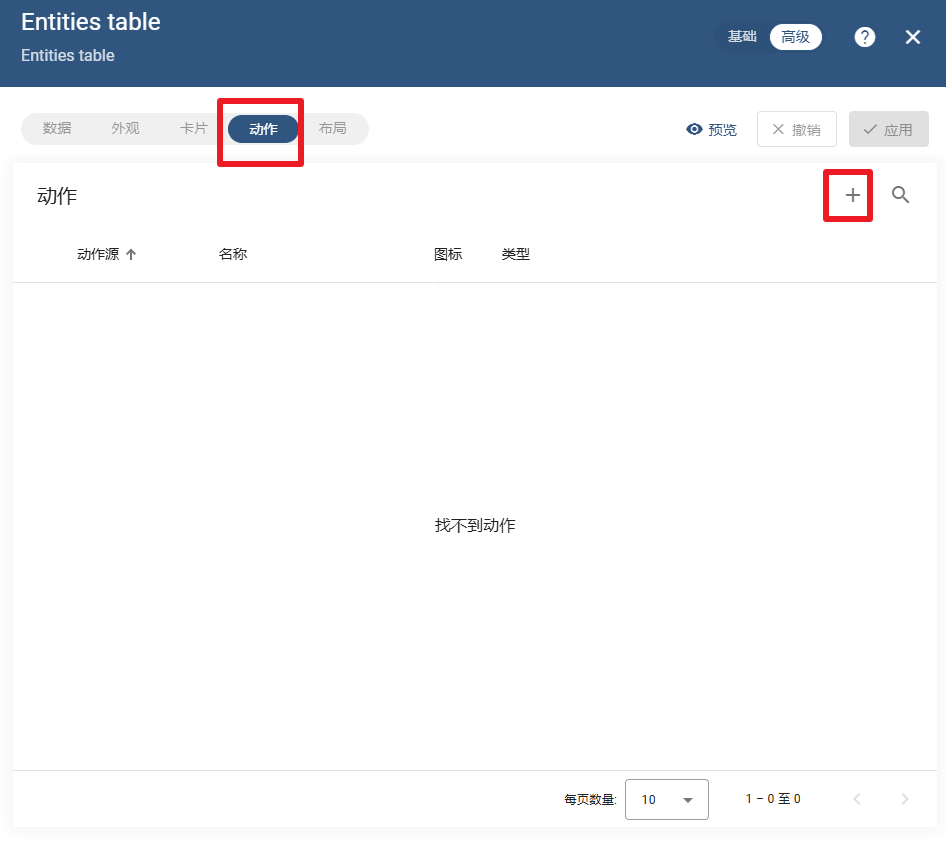

在仪表盘内创建动作

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

Action动作按钮有几个位置

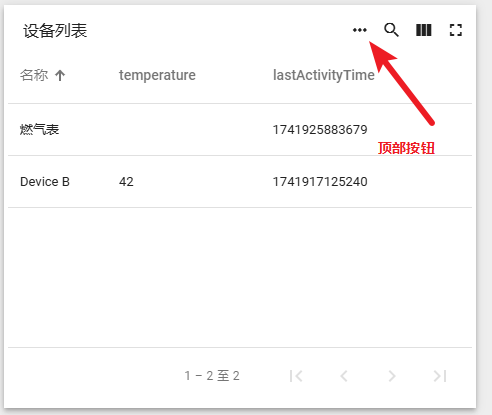

顶部按钮

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

点击行时 – 在点击这行数据时动作

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

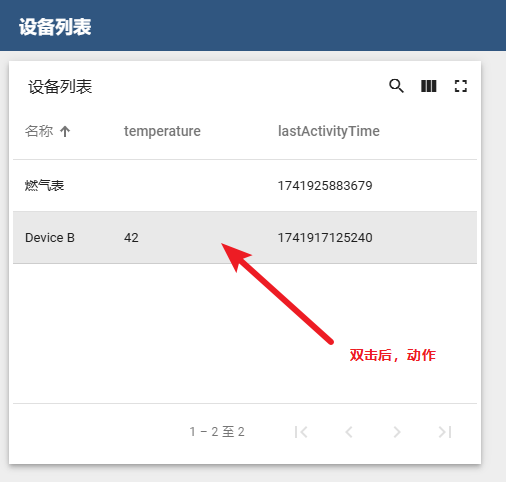

双击行时 – 跟点击行时一样，鼠标双击产生动作

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

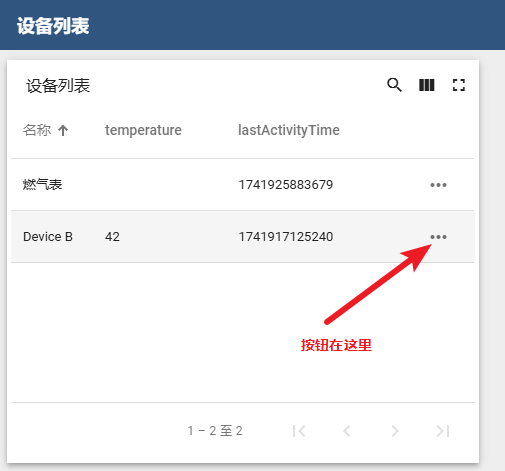

动作单元格 – 行的后面一个动作按钮

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

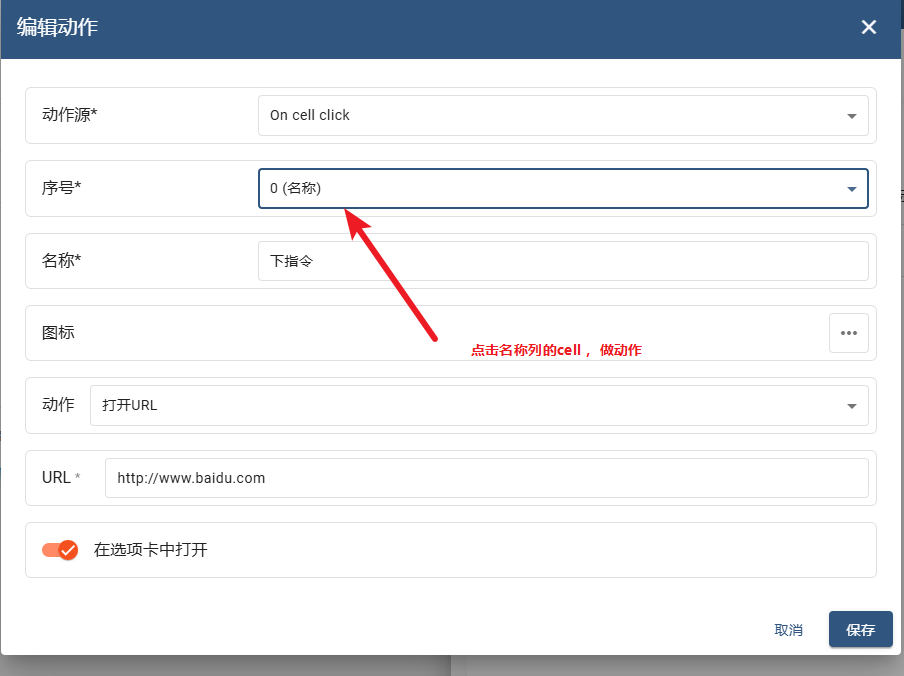

on cell click – 点击某个单元位置产生动作

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

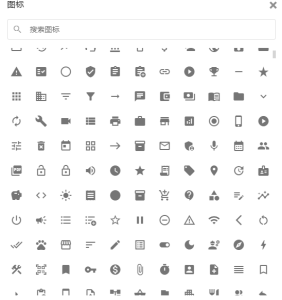

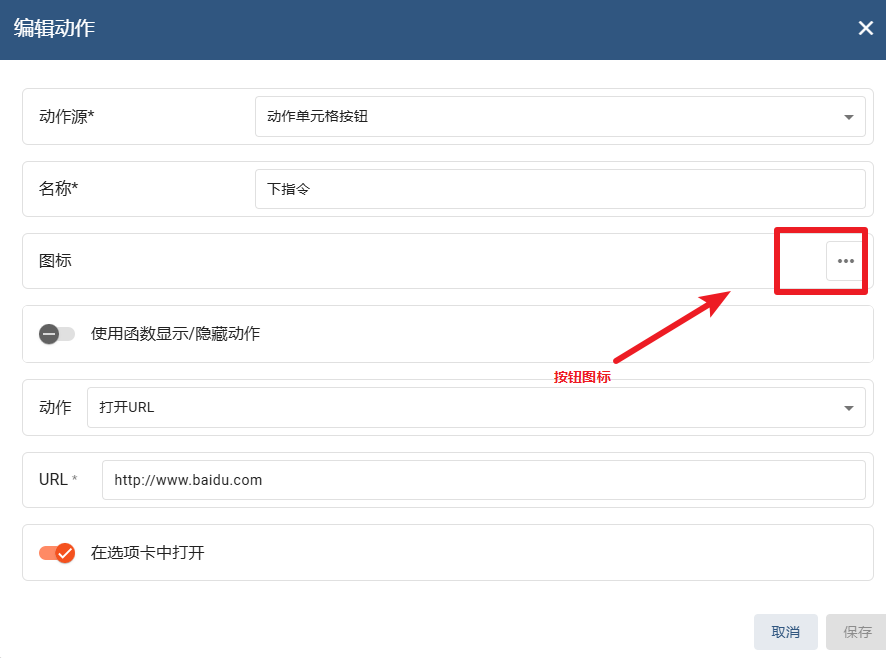

动作按钮图标

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘
物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

从设备列表页，点击后进入到某个设备的详情页

进入仪表板编辑模式后，

第1步，添加状态

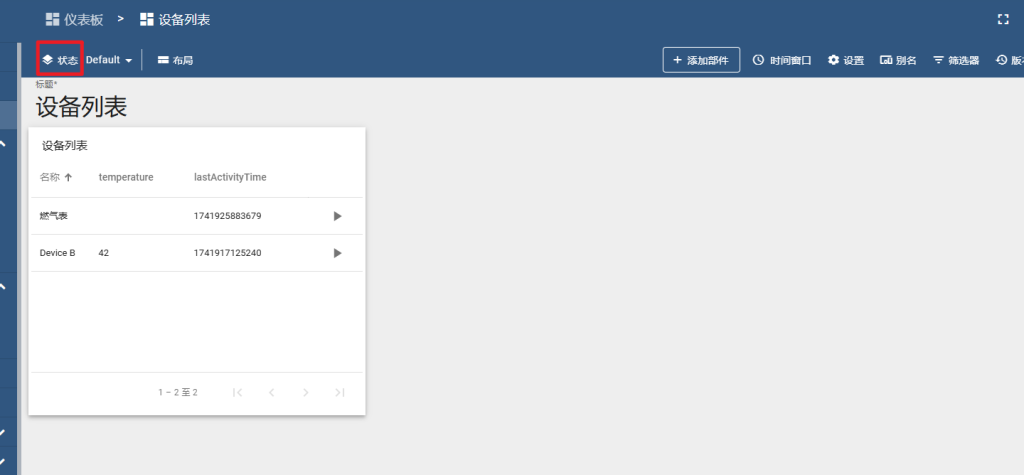

初始时只有Default状态

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

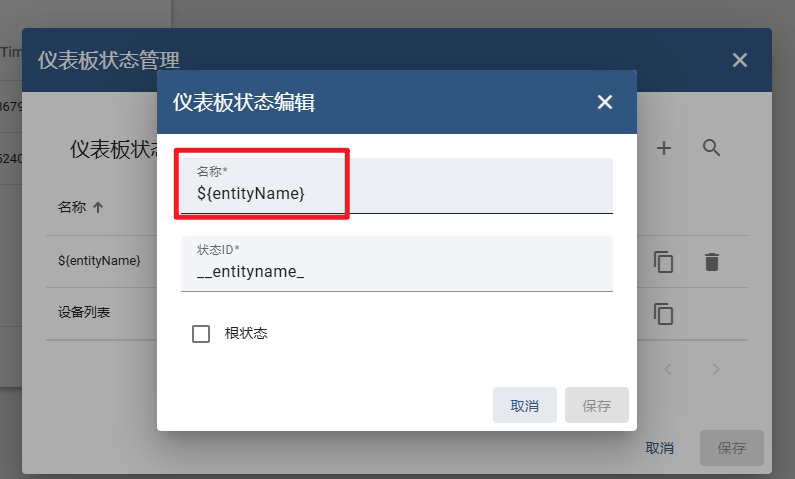

添加一个状态，名称： ${entityName}

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

切换到刚新建的状态下，添加部件，此时这个状态相当于一个模板，当你设定好后，点击每一行设备，都能按这个模板去展示。

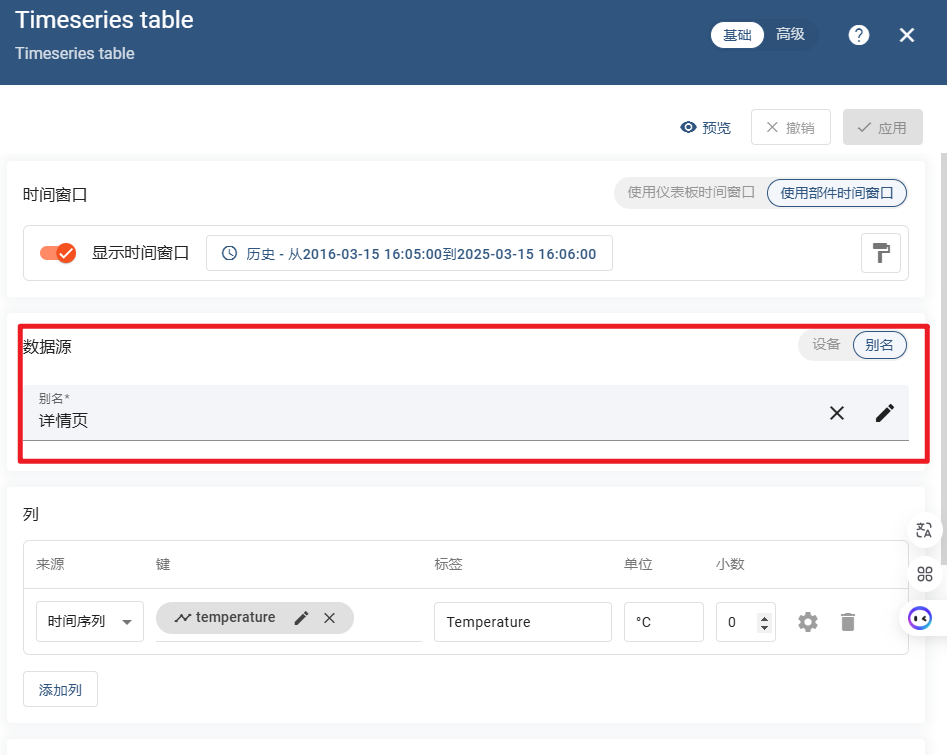

数据源选择 别名 详情页

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

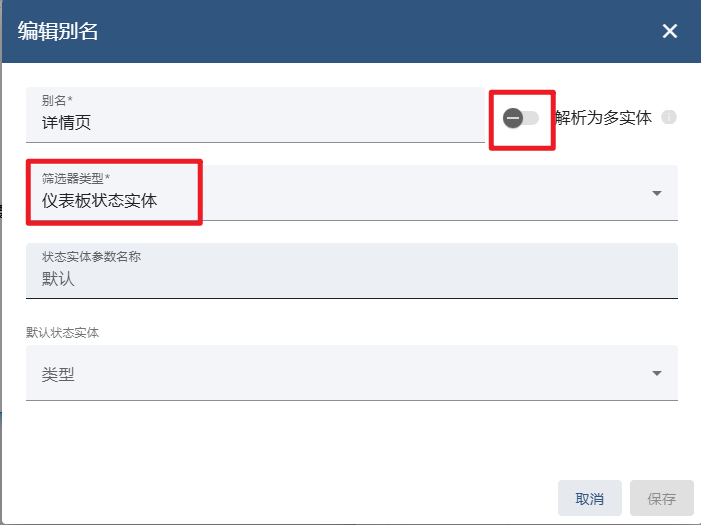

创建别名详情页

筛选器类型 选 仪表板状态实体

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

其他的内容，根据您的需求设置，然后保存。

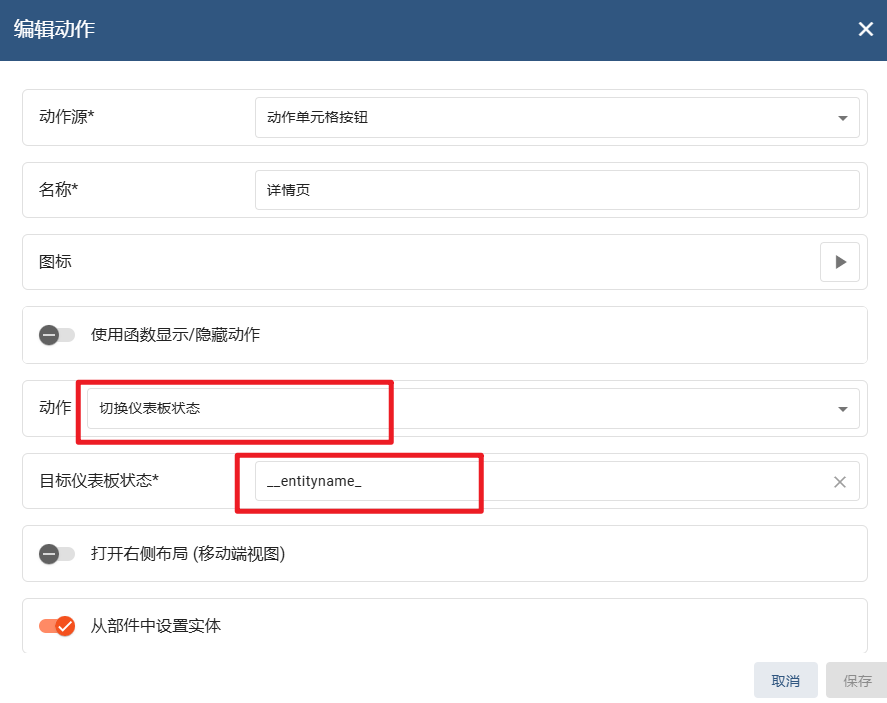

切换到编辑default 状态的仪表板， 添加动作

物联网开源平台开发系列023 – Thingsboard设备列表仪表盘
物联网开源平台开发系列023 – Thingsboard设备列表仪表盘

保存后，就能正常工作了。

总结一下：

1、可以添加多个动作按钮
2、动作按钮内置图标可换
3、需要设备列表中的某个设备详情页， 有2个关键点，添加状态${entityName} 和 数据源仪表板状态实体

4、可在一个状态页中，添加多个部件，实现同屏显示各种详细信息。
