STM32核心板极简使用教程

一、准备工具

1、一台有USB口的PC电脑

2、STLINK 下载器硬件

3、STLINK驱动程序
链接:https://pan.baidu.com/s/1zyUFFLHSGLcNIIpFyCA8ig?pwd=1234
提取码:1234

4、STM32 核心板一块

5、杜邦线4根

STM32核心板极简使用教程

二、 接线使用

1、 如上准备材料

2、STLINK在这种情况下,可以看到接口有上下两排排针

上面一排排针我们用不到,暂时不用管。只用下面一排排针,

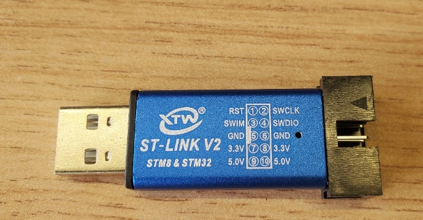

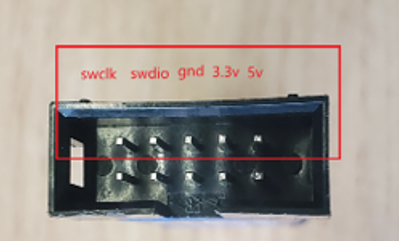

排针引脚依次为:SWCLK,SWDIO,GND,3.3V,5V

STM32核心板极简使用教程
STM32核心板极简使用教程

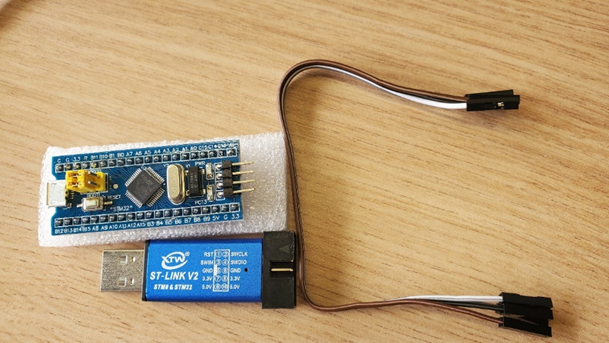

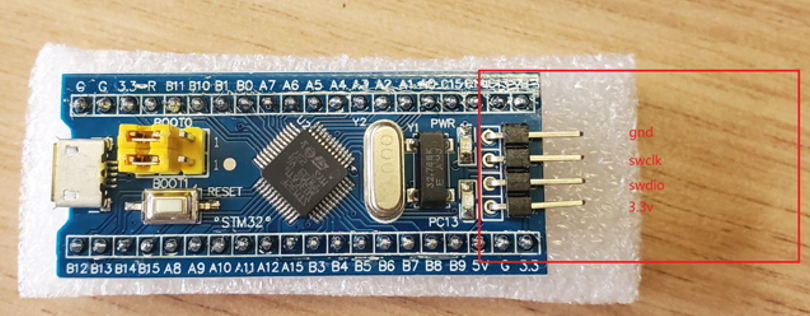

3、核心板在这种情况下,下载引脚从上到下依次为GND,SWCLK,SWDIO,3.3V

STM32核心板极简使用教程

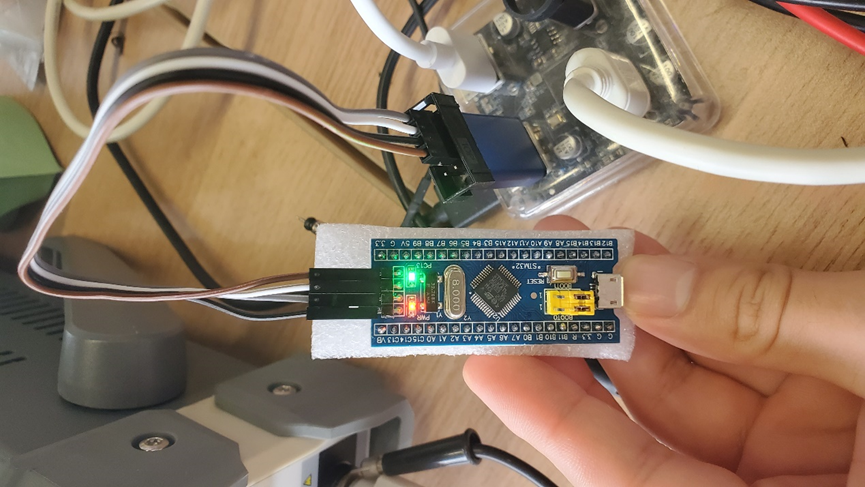

4、按照引脚功能对应接上,正常的话核心板是有LED在亮

注意,GND和3.3V一定不要接反,否则很有可能会烧坏电路板

STM32核心板极简使用教程

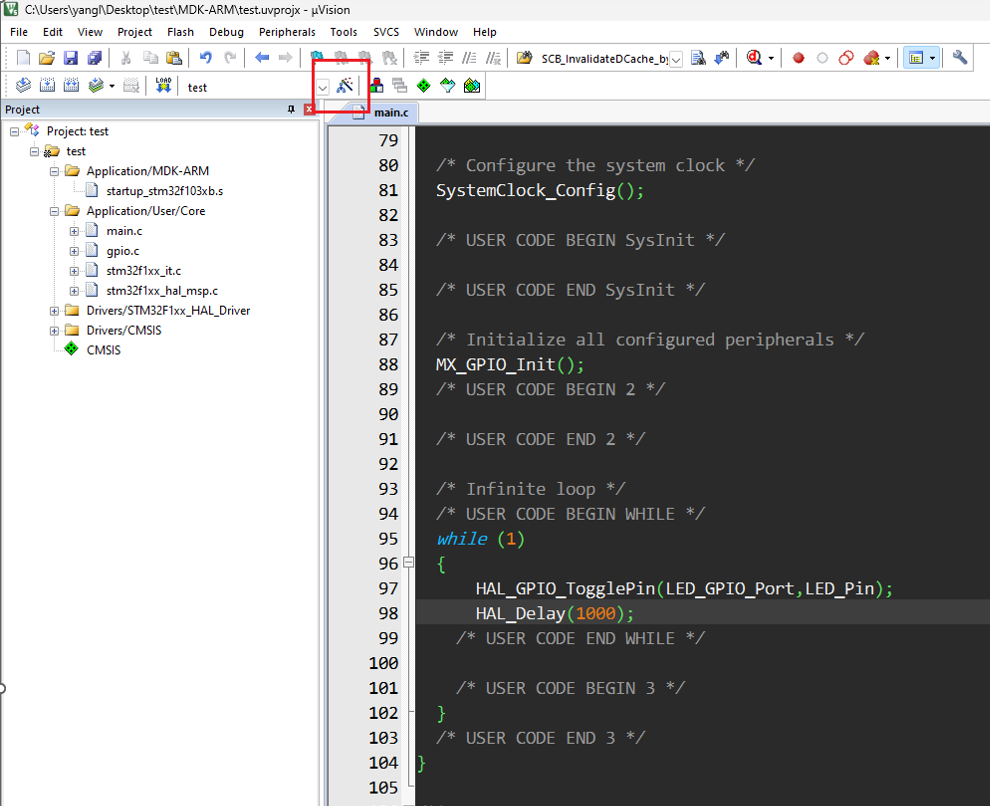

5、打开核心板测试工程,这里仅演示使用keil。

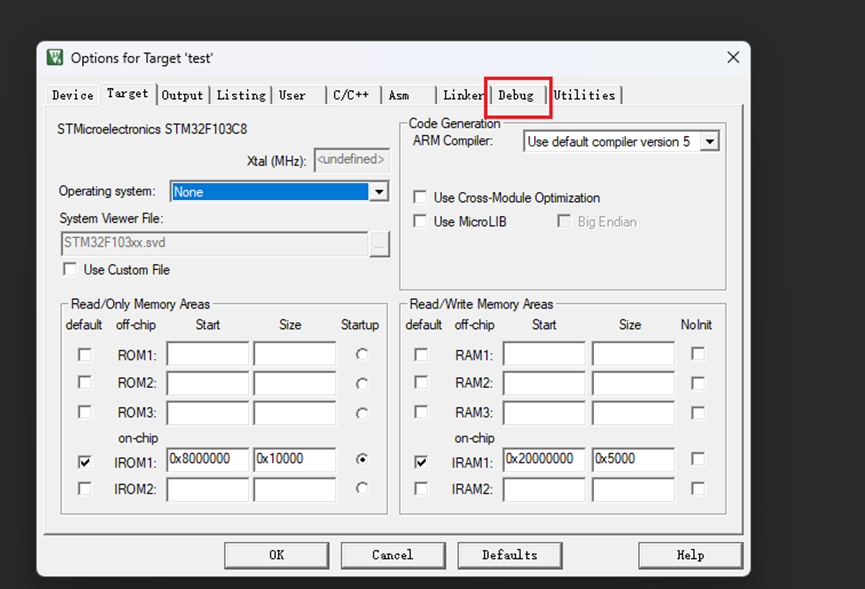

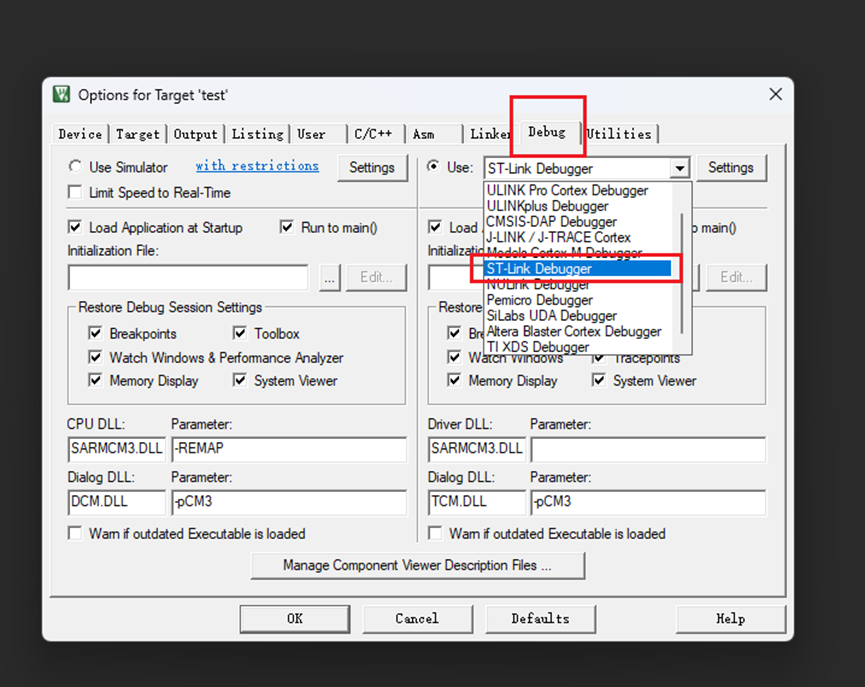

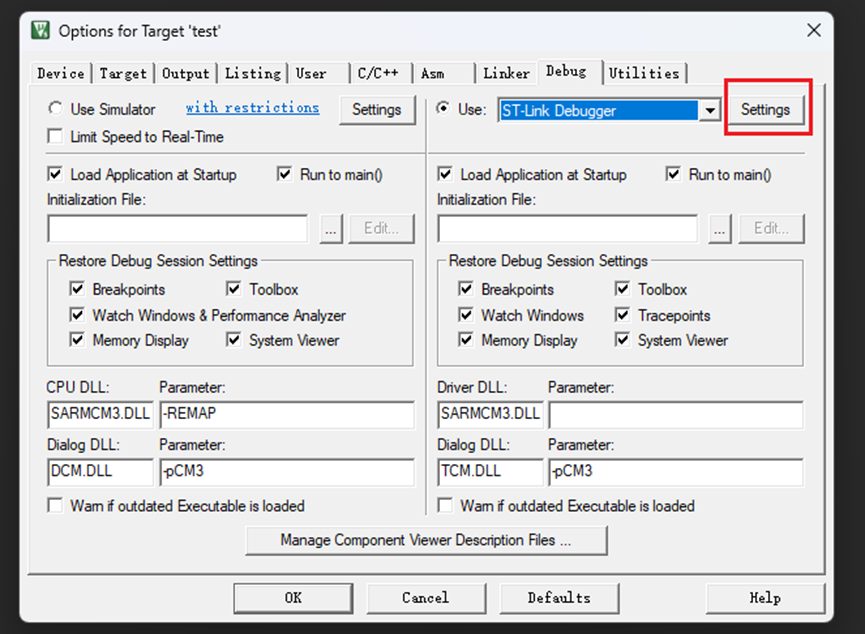

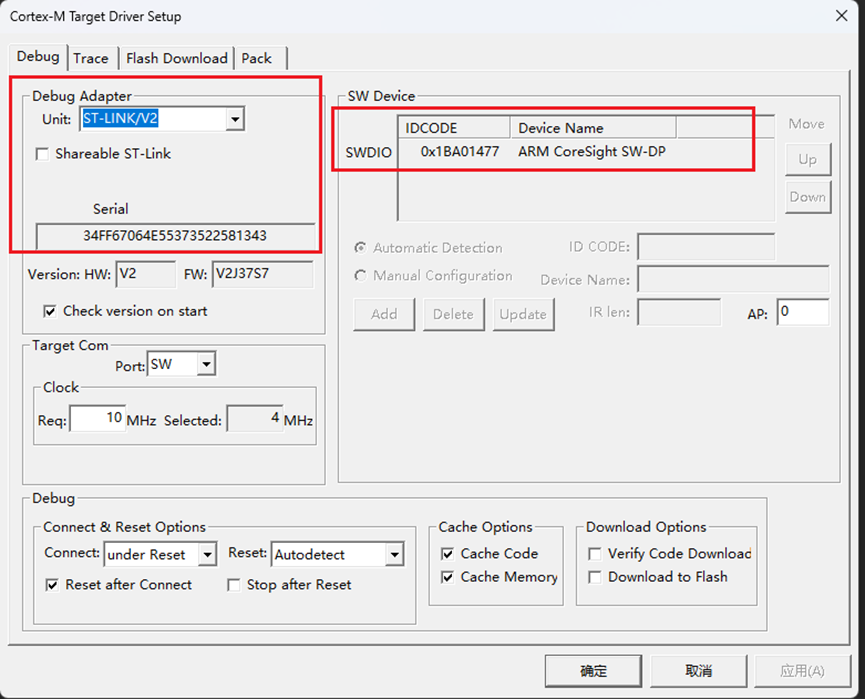

点击魔术棒,选择“Debug”,选择stlink下载器,可以看到stlink的序列码和芯片的IDCODE

STM32核心板极简使用教程
STM32核心板极简使用教程
STM32核心板极简使用教程
STM32核心板极简使用教程
STM32核心板极简使用教程

6、此时就表示下载器和核心板之间均正常且已正确连接,可以下载。

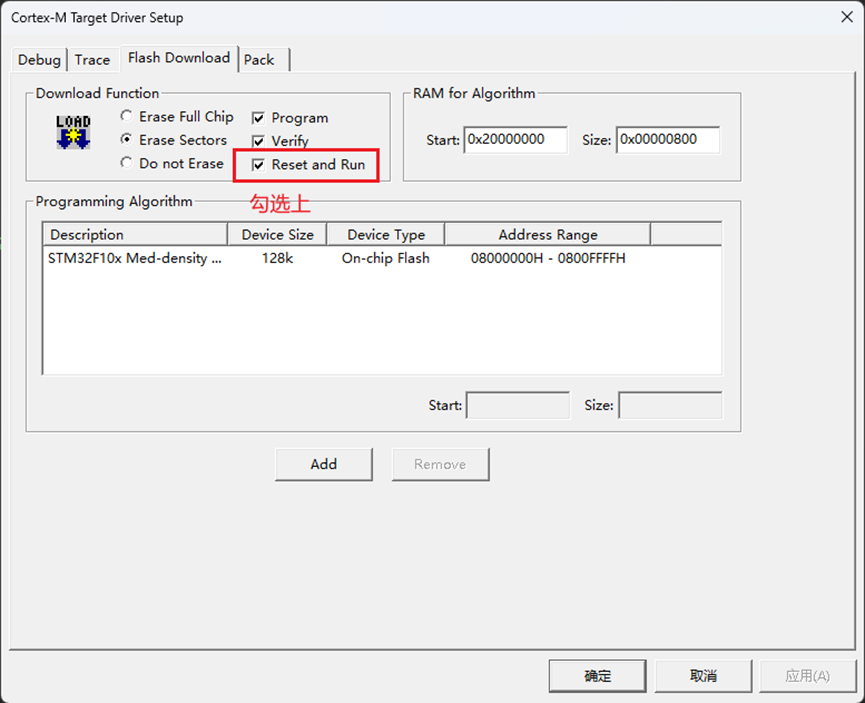

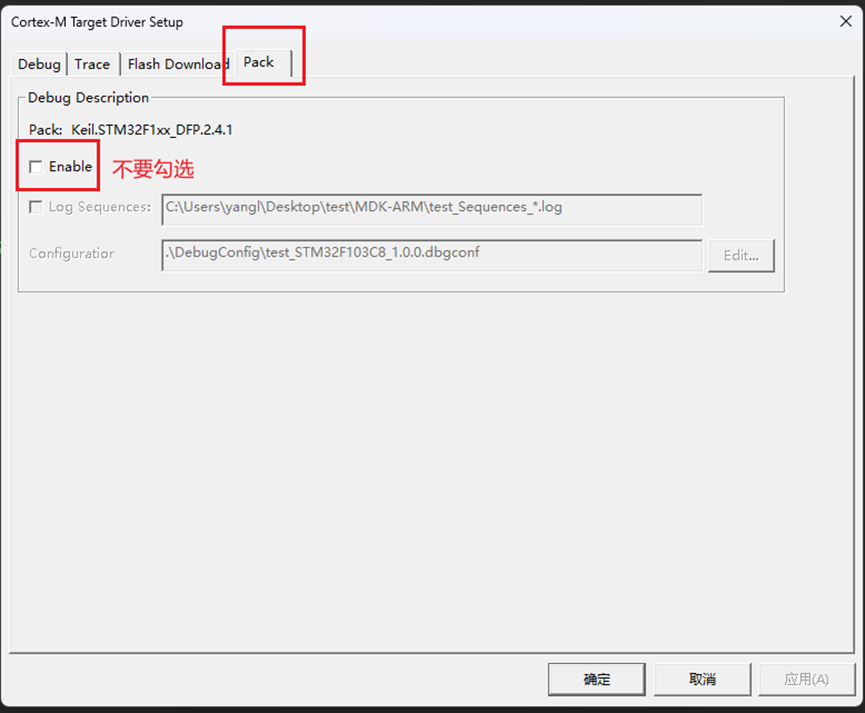

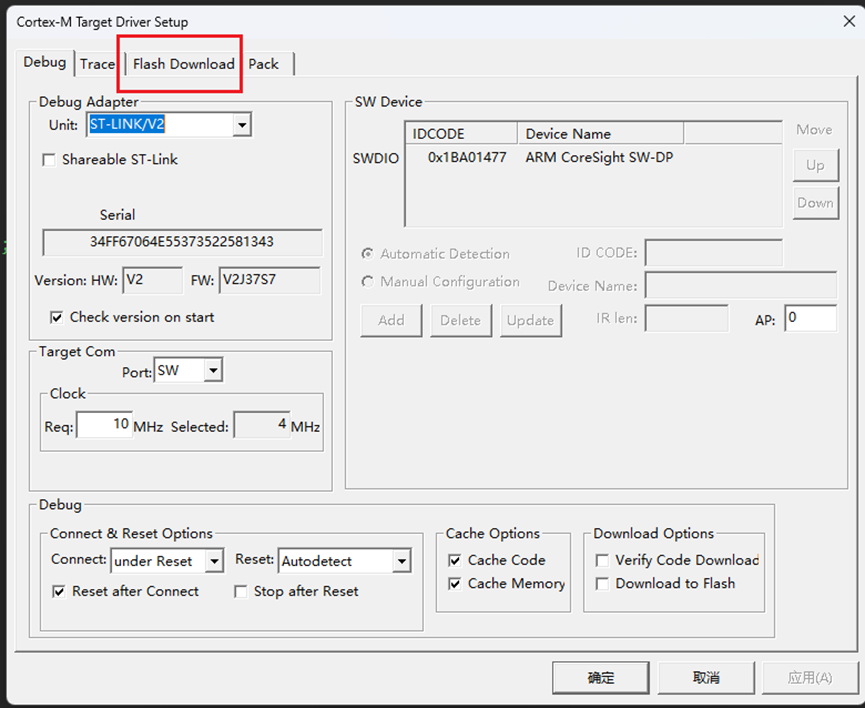

不过此时下载程序后板子不会自动运行,需要复位一下才能运行,如果需要板子下载完程序立即运行,可以按如下设置

STM32核心板极简使用教程
STM32核心板极简使用教程
STM32核心板极简使用教程

按如上设置,下载完程序即可立即运行。

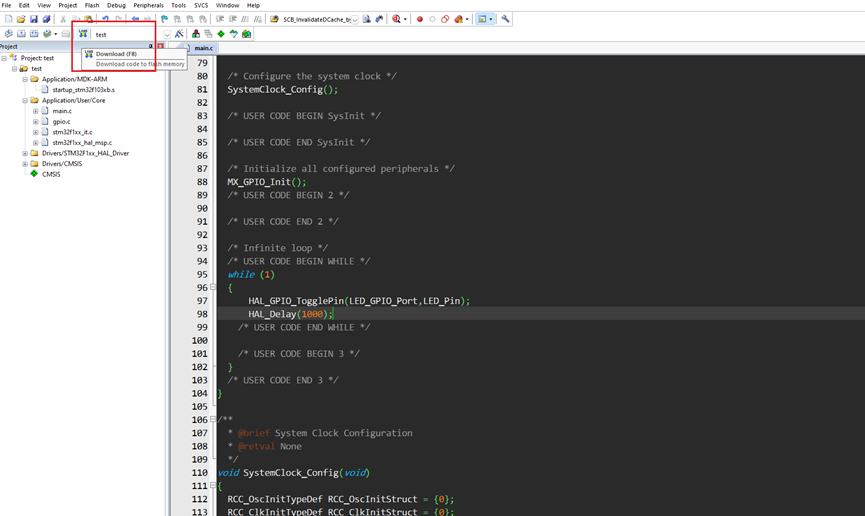

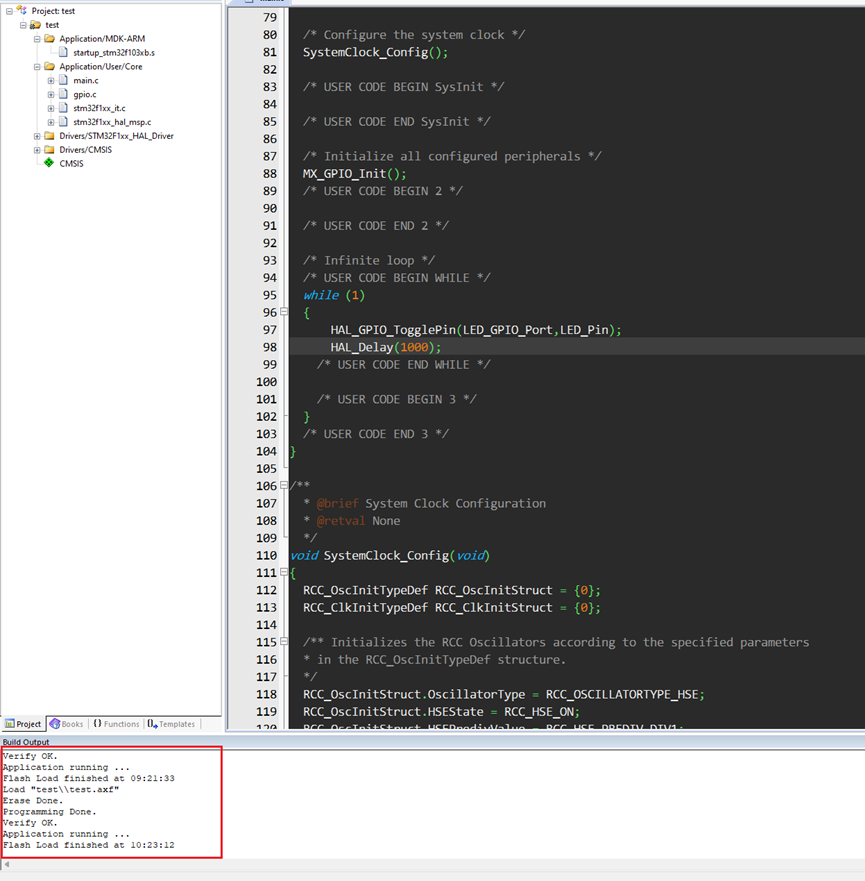

7、点击下载,可以看到下载成功,程序正常运行。

STM32核心板极简使用教程
STM32核心板极简使用教程

三、测试代码下载

链接:https://pan.baidu.com/s/1ZOPL9myK_Gaa0hqSctj5Qw?pwd=2345
提取码:2345

程序实现:LED灯一秒时间周期性闪烁。
