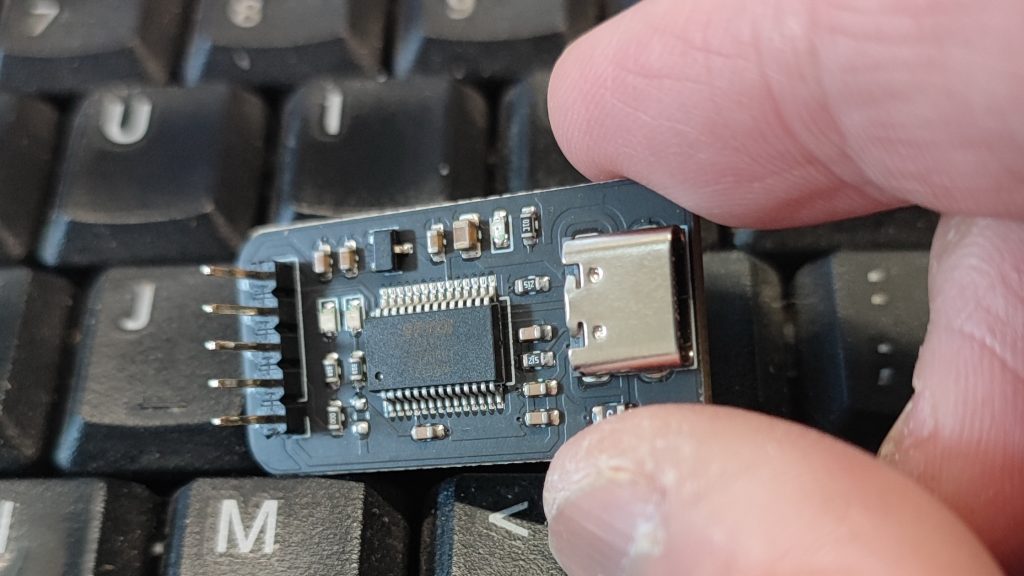

FT232方案的USB UART Board

说明

产品参数

参数名称参数
产品类型USB转UART TTL电平
供电电压5V
通信速率300bps ~ 3Mbps
串口 (TTL 电平)5V/3.3V
操作系统支持 Win7/8/8.1/10/11、Mac、Linux、Android、WinCE 等系统
产品尺寸35.3mm * 18.1mm

接口说明

引脚引脚功能
5VVCC,可对外接的设备提供 5V电压
3.3VVCC,可对外接的设备提供 3.3V电压
TXD串行数据发送引脚,接 MCU.RX
RXD串行数据接收引脚,接 MCU.TX
GND接GND,接地引脚

功能说明

FT232 USB UART Board 是一种将 USB 接口转换为TTL电平的UART串口模块。通过这种转换器,可以实现将计算机或其他设备的 USB 接口连接到 TTL 逻辑电平设备,如单片机、传感器等,从而实现数据通信。

使用

Windows

驱动

  • VCP(Virual COM Port 虚拟串口)驱动:PC 端将识别为串口,使用串口协议。
  • D2XX 驱动:PC 端将识别为 USB 口,需要使用 API 函数进行操作。

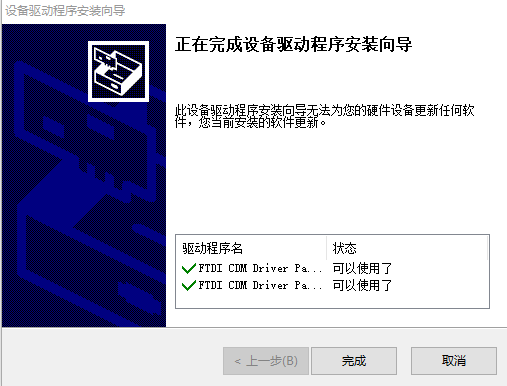

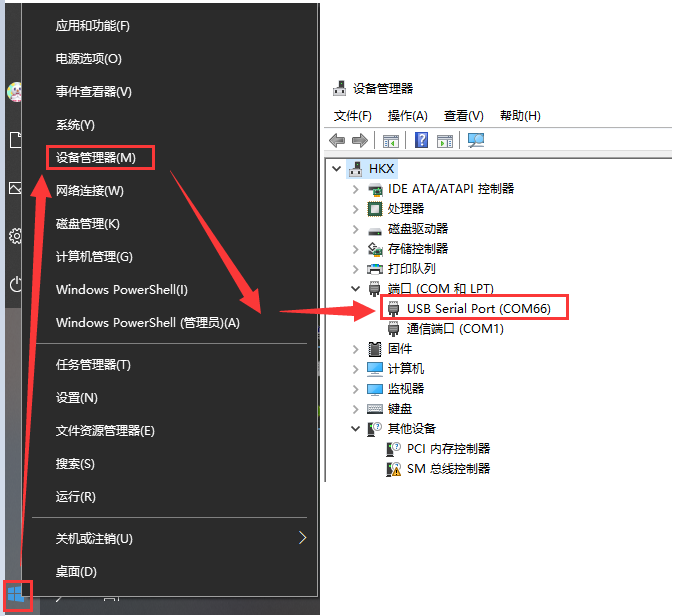

我们仅讨论 VCP 驱动的安装,以Windows10 64位系统为例,

下载原厂 FT232驱动

FT232方案的USB UART Board
FT232方案的USB UART Board
FT232方案的USB UART Board

Linux

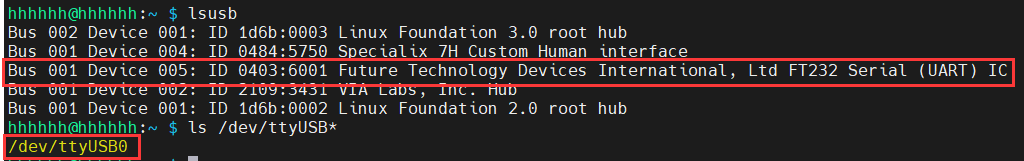

以RPI为例,使用默认VCP的方式驱动即可,连接设备后通过下面指令查询串口设备名字即可使用

lsusb
ls /dev/ttyUSB*
FT232方案的USB UART Board

Raspbian,Ubuntu和CentOS等主流的Linux系统一般带FT232驱动,接上即可使用;您也可以安装Linxu驱动到部分缺乏FT232的Linux系统

Andriod

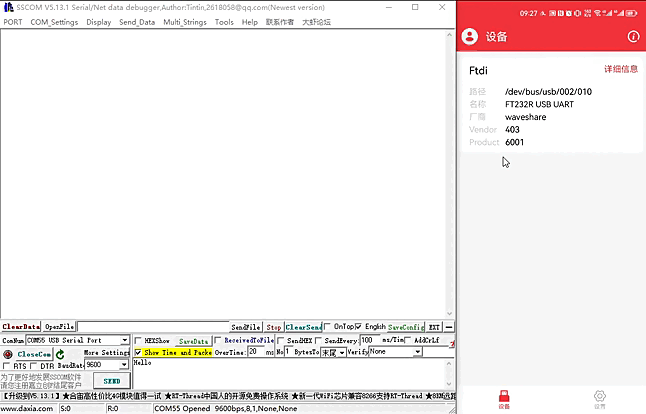

通过OTG转接线连接FT232的USB到安卓手机的USB口,同时通过USB接口连接另一个FT232和电脑

安卓手机上,下载安装安卓串口助手APP,允许应用访问USB设备。

手机串口助手输入要发送的字符串,电脑那边在串口助手sscom收到对应的字符串,反之亦然。

安卓串口助手需要FT232驱动

MacOS

驱动安装,参见
